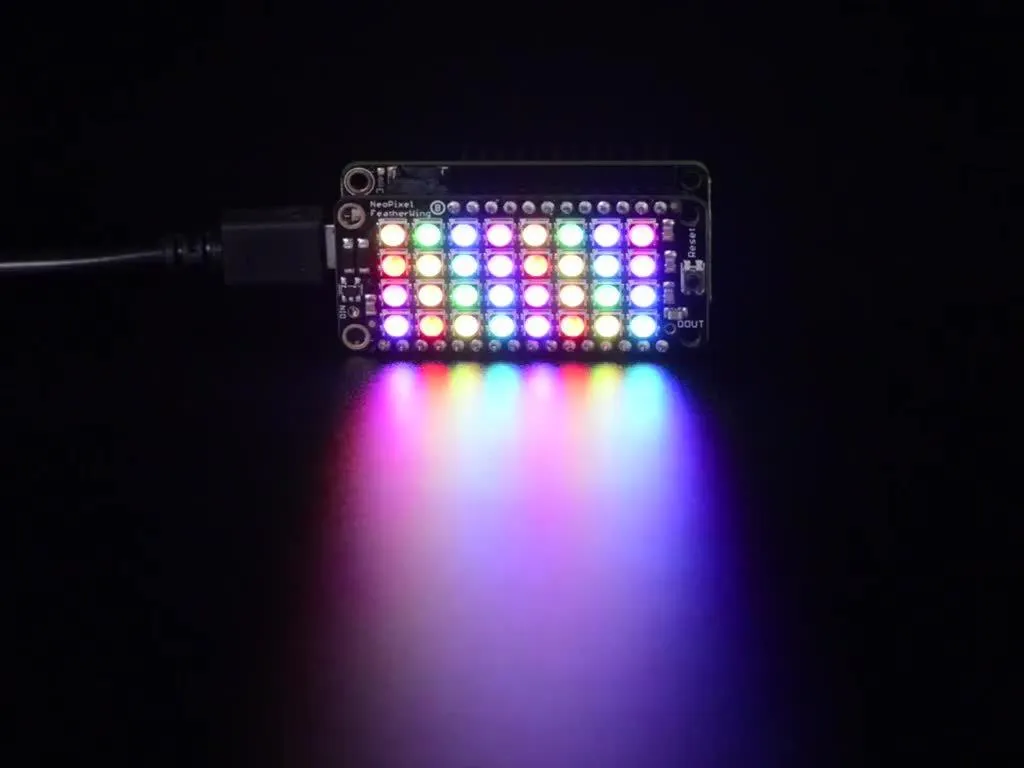

Ein Feather-Board ohne Ambitionen ist ein Feather-Board ohne FeatherWings! Dies istdas NeoPixel FeatherWing, 4×8 RGB LED Add-on für alle Featherboards!Mit passenden Buchsenleisten oder Headern können sie einen FeatherWing oben oder untenan Ihr FeatherBoard anschließenund dafür sorgen, dass Ihr FeatherBoard wie ein Pfau auf einem Rave stolziert.

Setzen Sie Ihre Sonnenbrille auf, bevor Sie in diese 32 konfigurierbaren, augenfälligen RGB-LEDs starren.In einer 4×8-Matrix angeordnet, ist jeder Pixel einzeln adressierbar. Zur Steuerung aller LEDs ist nur einPin erforderlich. Auf der Unterseite haben wir Jumper für die DIN-Leitung zu jedem der I/O-Pins auf einerFeather. Arbeitet mit jedem Adafruit Feather! Sie können die Standard-Leiterbahnder Jumper trennen und jeden beliebigen Pin verwenden. (Insbesondere muss der Standard-Pin für FeatherHuzzah ESP8266 verschoben werden, versuchen Sie es mit Pin #15!)Es funktioniert mit ESP32 Feather, wird aber aufgrund eines NeoPixel-Timing-Problems, das es schwierig macht, mehr als 30 Pixel zu kontrollieren, derzeit nicht empfohlen.

Um den Start zu erleichtern, werden die LEDs standardmäßig von entweder der USB-Stromversorgung oder derBatterieversorgung gespeist, je nachdem, welcher Wert höher ist. Zwei Schottky-Dioden werden verwendet, um zwischenden beiden umzuschalten. Diese Stromversorgungsanordnung kann eine konstante Stromaufnahme von 1 Ampere und vielleicht2A Spitze verkraften, also keine gute Möglichkeit, eine Taschenlampe herzustellen. Es ist besser für farbenfrohe Effekte.

Ein Level-Up-Shifter wandelt die 3,3V-Logik der Feather in die Netzspannung um. Wenn Sie z.B. MEHR Blinken benötigen,können Sie diese miteinander verketten. Für den zweiten Wing verbinden Sie den DIN-Anschluss mit dem ersten Wing’s DOUT.Verbinden Sie außerdem einen Erdungsstift miteinander und versorgen Sie die Feder mit einer unabhängigen 5-V-Versorgung,um das Netzteil nicht zu strong zu belasten.

Lesen Sie unser Tutorial für Pinouts,Anleitungen und mehr!

Unser detaillierter NeoPixel Uberguideenthält alles, was Sie für die Verwendung von NeoPixeln in jeder Form und Größe benötigen. Einschließlich einsatzbereiterBibliothek und Beispielcode für die Arduino UNO/Duemilanove/Diecimila, Flora/Micro/Leonardo, Trinket/Gemma,Arduino Due Arduino Mega/ADK (alle Versionen)
