Description

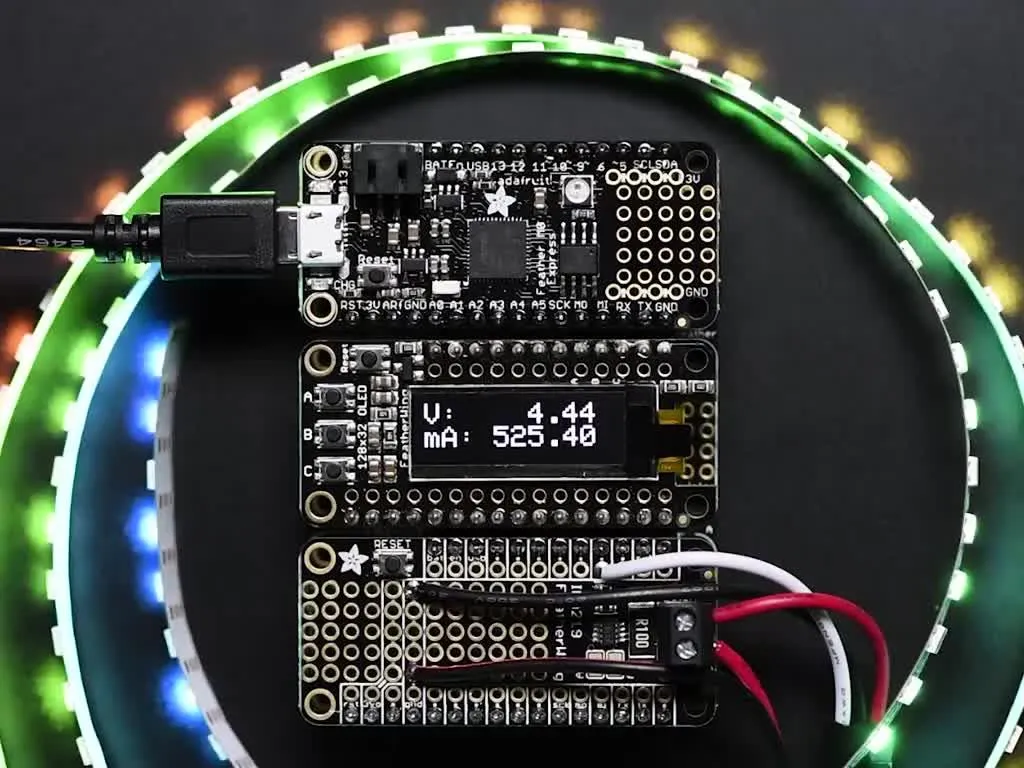

Mit dem INA219 FeatherWing gehören Probleme mit der Stromüberwachung derVergangenheit an. Statt mit zwei Multimetern zu kämpfen, können Sie einfach den praktischen INA219B-Chipauf diesem Breakout verwenden, um sowohl die hohe Seitenspannung als auch die DC-Stromaufnahme über I2Cmit einer Genauigkeit von 1% zu messen. Funktioniert mit allen Feathers! Kommuniziert über I2C,so dass es super einfach zu benutzen ist, Sie können sogar die I2C-Adresse ändern, um bis zu 4 dieser Wings auf einemFeather zu haben.

Viele Strommessgeräte eignen sich nur für Low-Side-Messungen. Das bedeutet, dass Sie den Messwiderstand zwischendie Zielmasse und die echte Masse stecken müssen, es sei denn, Sie wollen eine Batterie einsetzen. Dies kann zu Problemen mitSchaltungen führen, da die Elektronik dazu neigt, es nicht zu mögen, wenn sich die Massebezüge ändern und sich mit wechselnderStromaufnahme bewegen. Dieser Chip ist viel intelligenter – er kann hohe Seitenströme bis zu +26VDC messen, obwohl er mit 3,3Vversorgt wird. Er wird auch diese hohe Seitenspannung zurückmelden, was für die Nachverfolgung der Batterielebensdauer oder vonSolarpaneelen großartig ist.

Ein Präzisionsverstärker misst die Spannung über den 0,1 Ohm, 1% Messwiderstand. Da die maximale Eingangsdifferenz des Verstärkers±320mV beträgt, bedeutet dies, dass er bis zu ±3,2 Ampere messen kann. Mit dem internen 12-Bit-ADC beträgt die Auflösungim Bereich ±3,2A 0,8mA. Wenn die interne Verstärkung auf das Minimum von div-8 eingestellt ist, beträgt der maximale Strom±400mA und die Auflösung 0,1mA. Fortgeschrittene Hacker können den 0,1-Ohm-Strommesswiderstand entfernen und durch ihren eigenenersetzen, um den Bereich zu ändern (z.B. 0,01 Ohm, um bis zu 32 Ampere mit einer Auflösung von 8mA zu messen)

Wir haben ein ausführliches Tutorialfür das INA219, das alle Verstärkungs-, Reichweiten- und Rechenaufgaben für Sie erledigt – einfach einstecken und mit Arduino oderCircuitPython loslegen!
