Description

Waveshare ESP32 S3 Mikrocontroller, 240 MHz, 16 MB Flash, Wi-Fi, BT5, 1.91 Zoll AMOLED Touch-Display

ESP32-S3 1.91 Zoll AMOLED EntwicklungsboardPlattform für HMI- und IoT-Anwendungen (AMOLED Display mit kapazitiver Touch-Funktion, mit Header)

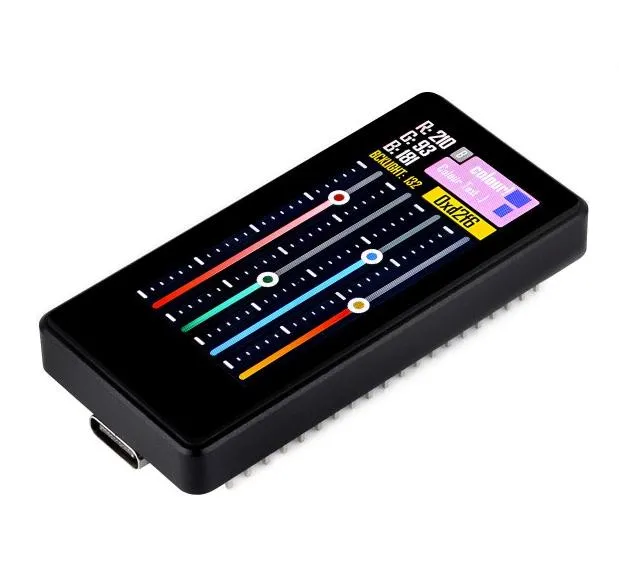

Das ESP32-S3 1.91 Zoll AMOLED Entwicklungsboard kombiniert moderne Hardware mit einem 1.91 Zoll AMOLED-Display mit kapazitiver Touch-Funktion. Diese Ausführung ist mit einem vormontierten Header ausgestattet, was eine direkte Nutzung der Anschlüsse ohne Lötarbeiten ermöglicht. Der ESP32-S3R8-Chip mit Dual-Core-Betrieb und bis zu 240 MHz bietet hohe Verarbeitungsleistung und unterstützt Wi-Fi- sowie Bluetooth 5 (LE) Konnektivität. Das Display besitzt eine Auflösung von 240 × 536 Pixeln, stellt 16,7 Millionen Farben dar, erreicht 350 cd/m² Helligkeit und wird von einem kapazitiven FT3168-Touch-Controller angesteuert.

Das Board ist kompatibel mit Entwicklungsumgebungen wie ESP-IDF und Arduino IDE und kann über eine USB-Typ-C-Schnittstelle programmiert werden. Der integrierte QMI8658 6-Achsen-IMU-Sensor ermöglicht Bewegungserkennung und Gestensteuerung. Zusätzlich sind ein Lithium-Batterieanschluss sowie ein TF-Kartensteckplatz vorhanden. Das CNC-gefertigte Metallgehäuse mit matter Oberfläche sorgt für eine stabile und langlebige Ausführung.

Typische Einsatzbereiche umfassen die Entwicklung von HMI-Systemen, tragbaren Geräten, Sensornetzwerken sowie weiteren IoT-Projekten. Die Touch-Funktion erweitert die Möglichkeiten für interaktive Anwendungen.

Merkmale im Überblick

• Leistungsstarker ESP32-S3R8-Chip mit Dual-Core LX7-Prozessor, bis zu 240 MHz
• 1.91 Zoll AMOLED-Display mit kapazitiver Touch-Funktion, 240×536 Pixel, 16,7 Millionen Farben, 350 cd/m² Helligkeit
• Unterstützt Wi-Fi (802.11 b/g/n) und Bluetooth 5 (LE) mit Mesh-Unterstützung
• Kapazitiver Touch-Controller FT3168
• Integrierter QMI8658 6-Achsen-IMU (3-Achsen-Beschleunigung, 3-Achsen-Gyroskop)
• USB-Typ-C-Port für Stromversorgung, Debugging und Programmierung
• TF-Kartensteckplatz für externen Speicher (Bilder, Dateien)
• 3.7V Lithium-Batterieanschluss mit Lade-/Entlademechanismus
• CNC-gefertigtes Metallgehäuse mit matter Oberfläche
• Vormontierter Header für direkte Nutzung der Anschlüsse

Kompatibilität

• Vollständig kompatibel mit ESP-IDF und Arduino IDE
• Unterstützt GUI-Entwicklung mit LVGL (Low Level Graphics Library)
• Kompatibel mit Pico-Header
• Unterstützt externe Antennen über einen umlötbaren Widerstand

Technische Daten

• Prozessor: Xtensa 32-Bit LX7 Dual-Core, bis zu 240 MHz
• RAM: 512 KB SRAM, 384 KB ROM
• Flash: 16 MB
• PSRAM: 8 MB
• Display: 1.91 Zoll AMOLED, 240 × 536 Pixel, 16,7 Millionen Farben, 100000:1 Kontrastverhältnis, kapazitiv
• Touch-Controller: FT3168
• Konnektivität: Wi-Fi 2.4 GHz, Bluetooth 5 (LE, Mesh)
• Sensor: QMI8658 6-Achsen-IMU (Beschleunigung und Gyroskop)
• Stromversorgung: 3.7V Lithium-Batterieanschluss (MX1.25 Header)
• Kommunikation: USB Type-C, QSPI-Schnittstelle
• Gehäuse: CNC-gefertigt, matte Oberfläche

Sonstige Daten

• Unterstützt präzise Lichtsteuerung und lebendige Farben durch AMOLED-Technologie
• Für tragbare Geräte, GUI-Entwicklung und IoT-Prototypen geeignet
• Mitgelieferte Ressourcen erleichtern den Einstieg in die Entwicklung

Lieferumfang

• 1x ESP32-S3-AMOLED-1.91-M Entwicklungsboard (AMOLED Display mit Touch-Funktion, mit Header)

Links

• Wiki

Gewicht Brutto (in kg):	0.034
Zolltarifnummer:	85437009
Artikelnummer:	WS-28871
Herkunftsland:	China
Hersteller:	Waveshare
Hersteller Produktnummer:	ESP32-S3-Touch-AMOLED-1.91-M
Kompatibilität:	ESP32-S3
