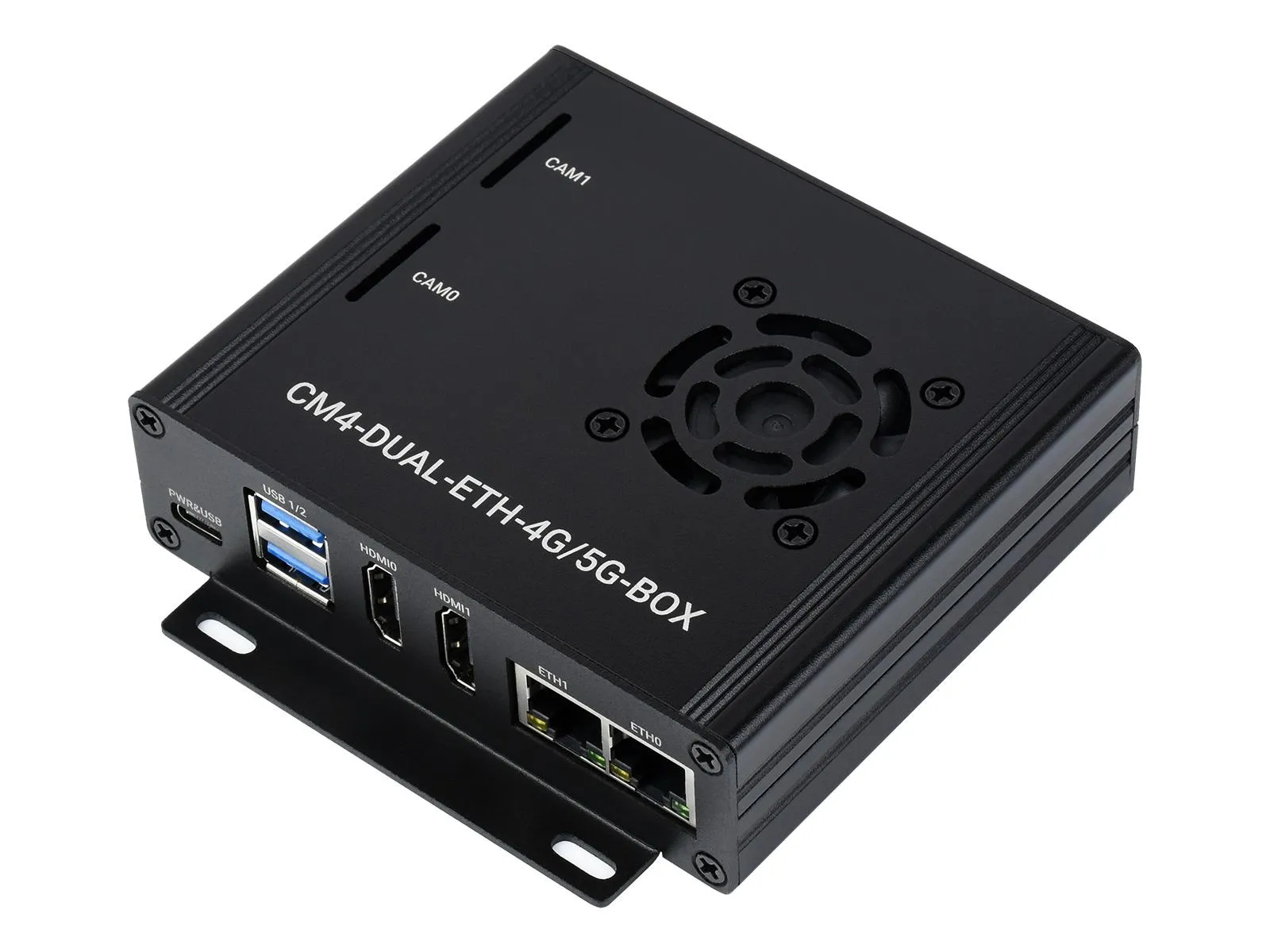

Dual Gigabit Ethernet 5G/4G Mini-Computer (für Raspberry Pi Compute Module 4)

Dieses Mini-Computer-System basiert auf dem Waveshare CM4-DUAL-ETH-4G/5G-BASE und ist speziell für den Einsatz mit dem Raspberry Pi Compute Module 4 (nicht im Lieferumfang enthalten) konzipiert. Es unterstützt Dual-Gigabit-Ethernet-Konnektivität sowie die Integration eines Kommunikationsmoduls für 5G-, 4G-, 3G- oder 2G-Mobilfunkverbindungen über den M.2 B-Key-Anschluss. Der Aufbau ist durch die vorinstallierte Trägerplatine einfach und schnell umzusetzen. Das Gehäuse besteht aus Metall, enthält einen aktiven Kühlventilator und unterstützt eine effektive Wärmeableitung durch Lüftungsöffnungen. Das System eignet sich für Telekommunikationslösungen auf Raspberry-Pi-Basis oder industrielle Anwendungen.

Die Basisplatine ist mit zwei RJ45-Gigabit-Ethernetanschlüssen, einem M.2 B-Key-Steckplatz für Mobilfunkmodule, zwei USB 3.2 Gen1-Ports, zwei HDMI-Ausgängen sowie CSI- und DSI-Schnittstellen für Kamera- und Displayanschlüsse ausgestattet. Ein RTC-Modul mit Batterieanschluss sorgt für eine unabhängige Echtzeituhrfunktion, inklusive Wake-on-RTC für das Compute Module. Für Varianten ohne eMMC ist ein microSD-Kartensteckplatz vorhanden. Der Lüfteranschluss unterstützt sowohl 5V- als auch 12V-Modelle und bietet Regelungs- und Messfunktionen. Wandmontage ist durch vorgebohrte Montagelöcher möglich. Alle Schnittstellen und Anzeigen sind exakt im Gehäuse ausgeschnitten und beschriftet. Statusanzeigen für CM4 und das 4G/5G-Modul erleichtern die Diagnose.

Um die Mobilfunkfunktion zu aktivieren, ist ein zusätzliches Kommunikationsmodul erforderlich (z. B.SIM7600G-H-M.2, SIM8202G-M2, SIM8200EA-M2). Die Mini-Computer-Lösung bietet eine robuste, vielseitig erweiterbare Plattform für netzwerkintensive Anwendungen mit Raspberry Pi Compute-Modulen.

Merkmale im Überblick

• Gehäuse mit präzisen Ausstanzungen und klarer Beschriftung
• Duale Gigabit-Ethernet-Schnittstellen (RJ45)
• M.2 B-Key für 5G/4G/3G/2G-Kommunikationsmodule
• Nano-SIM-Kartensteckplatz
• 2x USB 3.2 Gen1 Ports
• 2x HDMI (bis 4K @ 30 fps)
• 2x MIPI CSI-2 Kameraanschlüsse
• 1x MIPI DSI Displayanschluss
• RTC mit Batteriebuchse und Wake-Funktion
• microSD-Kartensteckplatz für CM4 Lite
• 40PIN GPIO-Header
• Aktiver Kühlventilator inklusive, mit Lüftungsgittern
• Status-LEDs für CM4 und 4G/5G-Modul
• Montageoption mit Wandhalterung

Kompatibilität

• Für alle Varianten des Raspberry Pi Compute Module 4
• Kompatibel mit M.2 B-Key Modulen: z. B. SIM7600G-H-M.2, SIM8202G-M2, SIM8200EA-M2

Technische Daten

• Netzwerk: 2x RJ45 Gigabit Ethernet
• USB: 2x USB 3.2 Gen1
• M.2 B-Key Slot für Mobilfunkmodule
• Nano-SIM-Kartensteckplatz
• Display: 1x DSI (15-polig, 1.0 mm FPC)
• Kamera: 2x MIPI CSI-2 Ports (15-polig, 1.0 mm FPC)
• HDMI: 2x HDMI Ports (4K/30fps)
• RTC: Echtzeituhr mit Batterieanschluss
• Speicher: microSD-Kartensteckplatz für CM4 Lite
• GPIO: 40PIN Raspberry Pi-kompatibel
• Lüfteranschluss: 5V/12V, 12V Standard, regelbar
• Stromversorgung: 5V/2.5A über USB-C
• Abmessungen: 99.6 × 87.0 mm

Sonstige Daten

• Integrierte CM4- und 4G/5G-Statusanzeigen (LED)
• Metallgehäuse mit Öffnungen für alle Schnittstellen
• Inklusive aktiver Kühlung (Lüfter montiert)

Lieferumfang

• 1x CM4-DUAL-ETH-4G/5G-BASE
• 1x Metallgehäuse (Ober- und Unterteil)
• 1x Fan-4010-PWM-12V
• 1x 5V 3A Netzteil mit USB-C
• 1x Schraubendreher
• 1x Gummistopfen-Set (4 Stück, für Antennenbuchsen)
• 1x Schraubenpack

Links

• Wiki

Hinweise

• Das Compute Module 4 und ein Kommunikationsmodulsind nicht im Lieferumfang enthalten!

Gewicht Brutto (in kg):	0.15
Zolltarifnummer:	84715000
Artikelnummer:	WS-21108
Herkunftsland:	China
Hersteller:	Waveshare
Hersteller Produktnummer:	CM4-DUAL-ETH-4G/5G-BOX-EU
