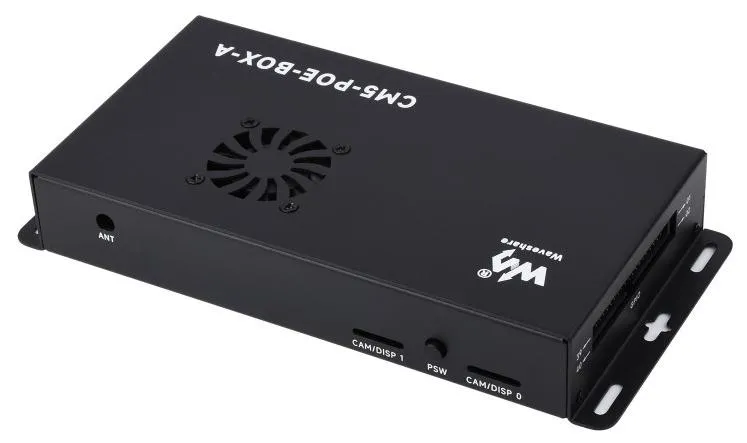

Raspberry Pi Compute Module 5 IO Board With PoE Feature, For All Variants Of CM5,PoE Mini-Computer Kit

Das Compute Module 5 PoE Mini-Computer Kit dient als Evaluationsplattform für das Raspberry Pi Compute Module 5 (CM5) und kann in Endprodukten integriert werden. Es ist mit allen Varianten des CM5 kompatibel und bietet eine umfangreiche Schnittstellenvielfalt, einschließlich Netzwerkverbindung über Gigabit Ethernet mit PoE (Power over Ethernet). Das Board eignet sich ideal für Anwendungen mit mehreren Peripheriegeräten oder in industriellen Kontexten.

Das Board verfügt über einen standardisierten CM5-Sockel und eine Raspberry Pi 40-Pin-GPIO-Schnittstelle. Es ermöglicht den Betrieb des CM5 und bietet darüber hinaus die Möglichkeit, das Betriebssystem direkt auf das Modul zu schreiben. Mit der integrierten PoE-Funktionalität können sowohl Netzwerkverbindung als auch Stromversorgung über ein einziges Kabel realisiert werden. Zusätzlich unterstützt das Board M.2-NVMe-Solid-State-Drives, was im Vergleich zu TF-Karten deutlich höhere Lese- und Schreibgeschwindigkeiten ermöglicht.

Es bietet eine Vielzahl an Peripherieanschlüssen, darunter HDMI für 4K-Ausgabe, MIPI-Schnittstellen für Kameras oder Displays sowie USB 3.2 Gen1- und USB 2.0-Anschlüsse. Diese Flexibilität macht das Board besonders geeignet für Anwendungen, die eine hohe Konnektivität und Leistung erfordern.

Merkmale im Überblick

• Standard CM5-Sockel, kompatibel mit allen Varianten des Compute Module 5
• 40-Pin-GPIO-Header für die Verbindung mit verschiedenen HATs
• Gigabit-Ethernet-RJ45-Anschluss mit PoE-Unterstützung
• Dual-MIPI-Schnittstellen für DSI-Displays oder CSI-Kameras
• Zwei HDMI-Anschlüsse mit Unterstützung für Dual-4K-Ausgabe
• M.2-NVMe-Sockel für schnelle Speicherlösungen
• USB 3.2 Gen1- und USB 2.0-Anschlüsse für Peripheriegeräte
• RTC-Batteriehalter für Echtzeituhr-Funktionen
• TF-Kartensteckplatz für Compute Module 5 Lite (ohne eMMC)
• FAN-Anschluss mit PWM-Unterstützung für Kühlventilatoren

Kompatibilität

• Raspberry Pi Compute Module 5

Technische Daten

• CM5-Sockel: geeignet für alle Varianten des Compute Module 5
• Netzwerk: Gigabit Ethernet RJ45 mit 802.3af/at-konformem PoE (5V/5A)
• GPIO: Raspberry Pi 40-Pin-Header
• USB: 2x USB 3.2 Gen1, 2x USB 2.0
• MIPI: 4-lane-MIPI-Interface, 2x 22-Pin-FPC-Anschlüsse
• Videoausgabe: 2x HDMI, unterstützt 4K-Ausgabe
• Speicher: TF-Kartensteckplatz für CM5 Lite
• FAN-Anschluss: 5V, JST-SH-PWM 4-Pin-Anschluss
• NVMe: PCIe Gen2/3, unterstützt M.2-Solid-State-Drives
• Stromversorgung: 5V/5A, USB-C-Anschluss
• Abmessungen: 160 × 90 mm (ohne Gehäuse), 200.5 × 97.5 × 31.0 mm (mit Metallgehäuse)

Was ist auf dem Bord?

1. CM5-Sockel

   Kompatibel mit allen Varianten des Compute Module 5

2. USB Type-C Stromversorgung / Programmierung

   5V/5A Stromversorgung, ermöglicht auch das Brennen eines Systemabbilds auf Compute Module 5 Varianten

3. M.2 Solid State Drive-Anzeige

   Blinkt während Lese- und Schreibvorgängen

4. M.2 M-Key

   Kompatibel mit NVMe-Laufwerken der Größen 2280/2260/2242/2230 oder einem KI-Beschleunigermodul

5. Dual-MIPI-Schnittstellen

   Zum Anschluss von DSI-LCDs oder CSI-Kameras

6. PSW-Taste

   Ein-/Ausschalter

7. 40-PIN-GPIO-Header

   Zur Verbindung verschiedener HATs

8. RTC-Batteriehalter

   Unterstützt CR/ML2032 Knopfzellen

9. HDMI-Anschlüsse

   2x HDMI-Anschlüsse, unterstützt Dual-4K-Ausgabe

10. Statusanzeigen
    1. ACT: Betriebsstatusanzeige für Raspberry Pi
    2. PWR: Stromversorgungsanzeige für Raspberry Pi
11. USB 2.0 Anschlüsse

    2x USB 2.0 Anschlüsse zur Verbindung verschiedener USB-Geräte

12. USB 3.2 Gen1 Anschlüsse

    2x USB 3.2 Gen1 Hochgeschwindigkeitsanschlüsse, unterstützt 5Gbps synchrone Datenübertragung

13. Gigabit-Ethernet-Anschluss

    Gigabit-Ethernet RJ45 mit PoE-Unterstützung

14. Lüfteranschluss

    Zum Anschluss eines Kühlventilators

15. Verschiedene Konfigurationsoptionen

    Zur Erweiterung weiterer Funktionen

16. IO-VREF/PoE Auswahl
    1. CM5 IO-Logikpegel: 3,3V oder 1,8V
    2. PoE: Aktivieren (EN) oder Deaktivieren (DIS)
17. CAM1 und DISP1 I2C-Bus

    Jumper setzen, wenn CAM1 oder DISP1 verwendet wird

18. TF-Kartensteckplatz (Unterseite)

    Einsetzen einer TF-Karte mit vorinstalliertem System zur Inbetriebnahme des Compute Module 5 Lite

Lieferumfang

• 1x Metallgehäuse (Ober- und Unterseite)
• 1x CM5-PoE-BASE-A
• 1x CM4-IO-BOARD-CASE-A-Adapter
• 1x CM5-Lüfter 4010-5V
• 1x Schraubendreher
• 1x Gummistopfen für Antennenanschluss
• 1x Knopfkappe
• 1x Schraubensatz

Links

• Wiki

Gewicht Brutto (in kg):	0.65
Zolltarifnummer:	84715000
Artikelnummer:	WS-29688
Herkunftsland:	China
Hersteller:	Waveshare
Hersteller Produktnummer:	CM5-POE-BOX-A (EU)
