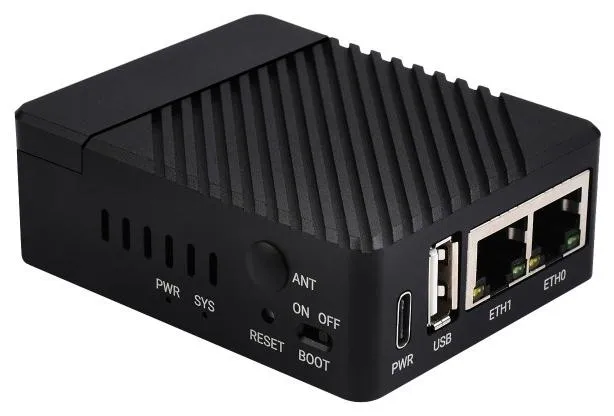

Waveshare CM4-DUAL-ETH-MINI Dual Gigabit Ethernet Mini-Computer Kit für Raspberry Pi Compute Module 4

Das Waveshare CM4-DUAL-ETH-MINI ist ein Mini-Computer-Kit für das Raspberry Pi Compute Module 4. Es besteht aus einem Dual Gigabit Ethernet Base Board, einem Aluminiumgehäuse mit Lüfter und einem Netzteiladapter. Das Base Board verfügt über einen CM4-Sockel, der für alle Varianten des Compute Module 4 geeignet ist, zwei RJ45-Gigabit-Ethernet-Anschlüsse, einen USB-2.0-Port, einen Raspberry Pi 40PIN-GPIO-Header sowie einen TF-Kartensteckplatz für CM4-Lite-Varianten ohne eMMC. Außerdem sind ein SH1.0-Lüfteranschluss, ein Reset-Taster und ein Boot-Schalter vorhanden. Die Stromversorgung erfolgt über eine USB-C-Schnittstelle mit 5V Eingangsspannung.

Das Aluminiumgehäuse sorgt für eine effiziente Wärmeableitung durch großflächige thermische Leitfähigkeit und integrierte Belüftungsschlitze. Es ist mit einem magnetischen, abnehmbaren Deckel ausgestattet, der eine einfache Handhabung und einen besseren Schutz für die GPIO-Pins bietet. Die integrierte Lüftersteuerung ermöglicht die Anpassung der Lüftergeschwindigkeit. Das Kit ist geeignet für Anwendungen im Bereich Netzwerktechnik, Routerlösungen und industrielle Einsätze mit besonderen Funktionsanforderungen.

Dieses Produkt bietet eine kompakte Lösung für die Nutzung des Raspberry Pi Compute Module 4 in Netzwerkanwendungen mit Dual-Gigabit-Konnektivität und optimierter Kühlung.

Merkmale im Überblick

• Unterstützt alle Varianten des Raspberry Pi Compute Module 4
• Dual Gigabit Ethernet RJ45-Anschlüsse
• USB 2.0-Port und 40PIN GPIO-Header
• TF-Kartensteckplatz für CM4-Lite-Varianten
• Aluminiumgehäuse mit magnetischem Deckel und integrierter Lüftersteuerung

Kompatibilität

• Raspberry Pi Compute Module 4 (Lite und eMMC-Varianten)

Technische Daten

• CM4-Sockel für alle CM4-Varianten
• Netzwerk: 2x Gigabit Ethernet RJ45
• USB: USB 2.0-Port
• GPIO: Raspberry Pi 40PIN-Header
• Speicher: TF-Kartensteckplatz für CM4-Lite
• Lüfteranschluss: 4-poliger SH1.0-Port, 5V
• Stromversorgung: 5V, USB-C-Schnittstelle
• Abmessungen: 55,0 x 68,0 mm

Boardübersicht

1. 40PIN GPIO Header

   Zum Anschluss verschiedener HAT-Module

2. CM4-Sockel

   Geeignet für alle Varianten des Compute Module 4

3. RJ45 Dual Gigabit Ethernet Port

   Zwei RJ45-Gigabit-Ethernet-Ports, kompatibel mit 10/100/1000M

   ETHERNET 0: Original-Netzwerkport des CM4

   ETHERNET 1: PCIe-erweiterter Netzwerkport

4. USB 2.0 Type-A Port

   Zum Anschluss verschiedener USB-Geräte

5. Lüfteranschluss

   Zum Anschluss eines Kühlventilators, unterstützt Drehzahlregelung und Messung

6. Reset-Taster
7. Boot-Schalter

   ON: Das CM4 wird über die USB-C-Schnittstelle gestartet

   OFF: Das CM4 wird von eMMC oder TF-Karte gestartet

8. Type-C-Port

   5V/2,5A Stromversorgung oder zum Programmieren des eMMC

9. TF-Kartensteckplatz

   Zum Anschluss einer TF-Karte mit vorinstalliertem Image (nur für Lite-Variante)

10. RTL8111H

    Gigabit-Netzwerkkarten-Chip

11. LED-Indikatoren

    PWR: Zeigt den Stromversorgungsstatus des Raspberry Pi an

    SYS: Zeigt den Betriebsstatus des Raspberry Pi an

12. Systemschalter

    EEPROM_WP: Verhindert das Überschreiben des EEPROM

    WiFi_DIS: Deaktiviert WiFi, nur für CM4-Versionen mit Wireless

    BT_DIS: Deaktiviert Bluetooth, nur für CM4-Versionen mit Wireless

Sonstige Daten

• Magnetischer Deckel für einfachen Zugriff und Schutz der GPIO-Pins
• LED-Statusanzeigen für Betrieb und Systemstatus
• Rutschfeste Gummifüße (nicht vormontiert)

Lieferumfang

• CM4-DUAL-ETH-MINI mit montiertem Aluminiumgehäuse
• Schraubendreher
• 2x Wärmeleitpads
• 4x schwarze rutschfeste Gummifüße

Links

• Produktwiki und Anleitung

Gewicht Brutto (in kg):	0.302
Zolltarifnummer:	84715000
Artikelnummer:	WS-23852
Herkunftsland:	China
Hersteller:	Waveshare
Hersteller Produktnummer:	CM4-DUAL-ETH-MINI-BOX (EU)
