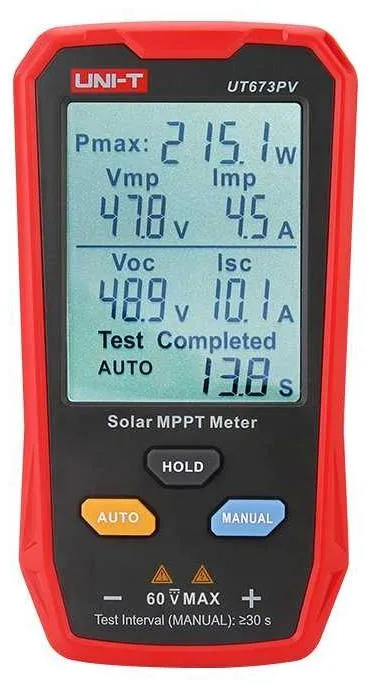

Das UT673PV ist ein kompaktes Messgerät zur Leistungsdiagnose von Solarmodulen. Es misst präzise die maximale Leistung, Spitzenleistungsspannung, Spitzenleistungsstrom, Leerlaufspannung und den Kurzschlussstrom. Durch die Unterstützung von manuellen und automatischen MPPT-Tests können Solarmodule effizient überprüft werden. Der Betrieb erfolgt ohne Batterien, da das Gerät seine Energie direkt aus dem getesteten Solarpanel bezieht. Der große Bildschirm erlaubt die gleichzeitige Anzeige mehrerer Messergebnisse. Es verfügt über Schutzfunktionen gegen Überspannung, Überstrom, Übertemperatur und Kurzschluss. Eine MC4-Messleitung ist im Lieferumfang enthalten, ebenso wie eine Transporttasche und Werkzeuge zum Öffnen von MC4-Steckverbindungen.

Das Gerät eignet sich insbesondere für die Installation, Wartung und Fehlersuche an Photovoltaikanlagen.

Das UT673PV ermöglicht eine präzise Leistungskontrolle von Solarmodulen vor Ort, ohne dass externe Stromquellen benötigt werden. Die Energieversorgung erfolgt ausschließlich über das getestete Solarpanel. Dies vereinfacht den mobilen Einsatz. Das Gerät eignet sich für Installateure und Techniker, die schnelle und zuverlässige Diagnosen im Feld benötigen.

Das UT673PV dient zur Überprüfung von Solarmodulen hinsichtlich ihrer elektrischen Kenndaten. Es kann die maximale Leistung (Pmax), die Spannung bei maximaler Leistung (Vmp), den Strom bei maximaler Leistung (Imp), die Leerlaufspannung (Voc) sowie den Kurzschlussstrom (Isc) bestimmen. Ein integrierter Testmechanismus für das Maximum Power Point Tracking (MPPT) erlaubt die manuelle oder automatische Erfassung der optimalen Leistungsparameter. Über das Display können alle relevanten Daten gleichzeitig dargestellt werden. Schutzfunktionen für elektrische und thermische Überlastungen gewährleisten einen sicheren Betrieb.

Das Gerät wird verwendet, um die Leistungsfähigkeit einzelner Solarmodule oder kleiner Solargruppen zu testen. Es misst die wichtigsten elektrischen Kennwerte und zeigt sie auf einem Bildschirm an. Diese Daten helfen dabei zu erkennen, ob ein Modul korrekt arbeitet oder eine Fehlfunktion vorliegt. Die Stromversorgung erfolgt durch das angeschlossene Modul selbst, wodurch kein zusätzliches Ladegerät oder Batterien benötigt werden. Aufgrund der kompakten Größe und des geringen Gewichts kann es leicht transportiert und direkt auf der Baustelle verwendet werden. Anwendungen sind unter anderem die Inbetriebnahme, Wartung oder Fehlersuche an PV-Anlagen.

Merkmale im Überblick

• Messung von maximaler Leistung, Spannung, Strom, Leerlauf- und Kurzschlusswerten
• Manueller und automatischer MPPT-Test
• Stromversorgung direkt über das getestete Solarpanel
• Überspannungs-, Überstrom-, Übertemperatur- und Kurzschlussschutz
• Kompakte Bauform mit großem Display
• Inklusive MC4-Messleitung

Kompatibilität

• Photovoltaik-Module mit 1260 V Leerlaufspannung
• Solarmodule bis 800 W Leistung
• MC4-Stecksysteme

Technische Daten

• Maximale Leistung (Pmax): 5 – 800 W
• Spitzenleistungsspannung (Vmp): 12 – 60 V
• Spitzenstrom (Imp): 0 – 35 A
• Leerlaufspannung (Voc): 12 – 60 V
• Kurzschlussstrom (Isc): 0 – 35 A

Lieferumfang

• UT673PV Messgerät
• Transporttasche
• 2x Öffnungswerkzeug für MC4-Stecker
• Bedienungsanleitung

Links

• Datenblatt UT673PV
• Bedienungsanleitung UT673PV (Deutsch)

Gewicht Brutto (in kg):	0.500
Zolltarifnummer:	84733080
Artikelnummer:	UT673PV
Herkunftsland:	China
Hersteller:	UNI-T
Hersteller Produktnummer:	UT673PV
