Description

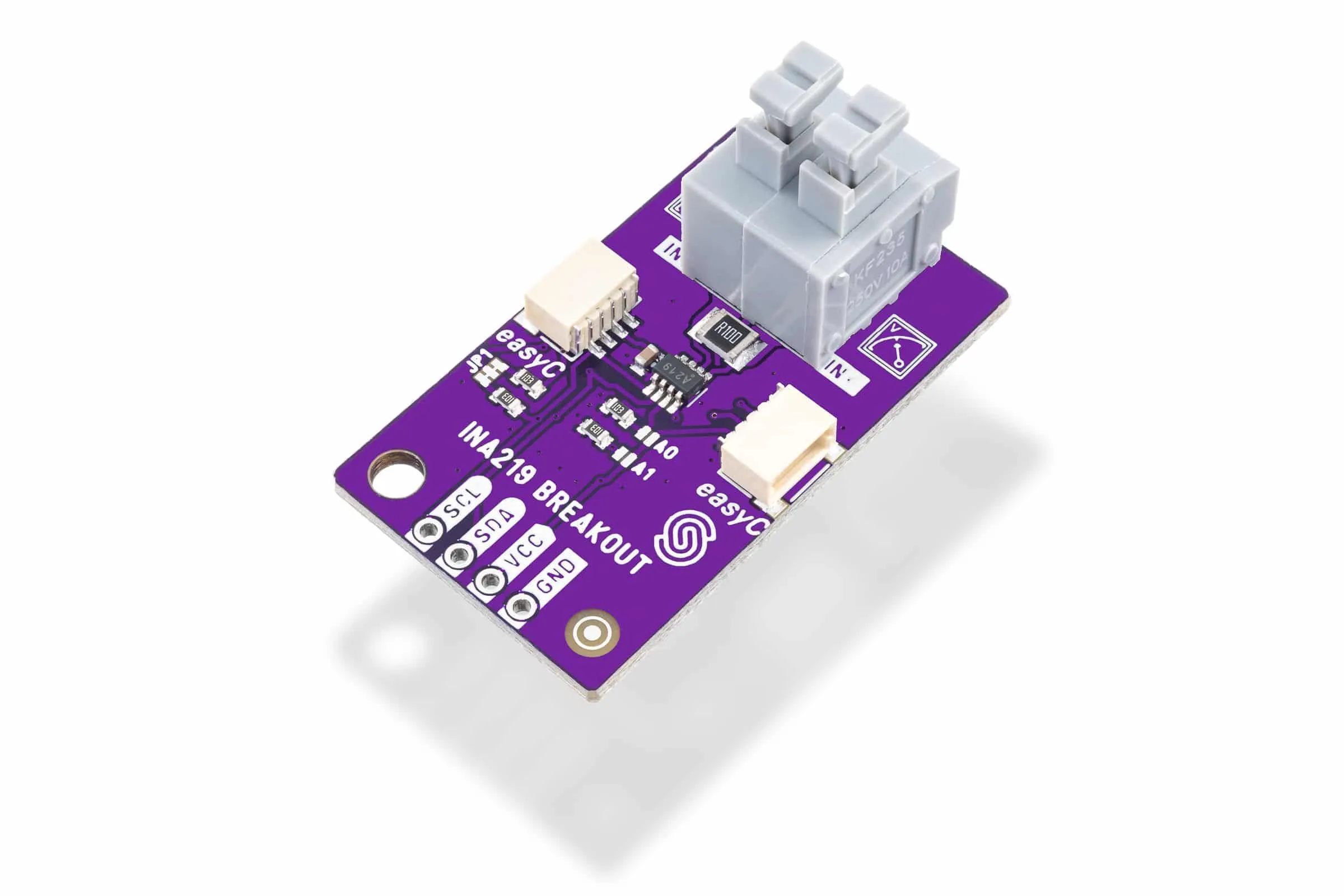

Der INA219 Spannungs- und Stromsensor-Breakout ermöglicht präzises Powermonitoring für Elektronikprojekte. Er misst Strom, Spannung und Leistung über eine I²C-Schnittstelle und eignet sich für Arduino, Raspberry Pi sowie weitere Mikrocontroller. Mit dem integrierten 0,1-Ohm-Shunt werden Ströme bis ±3,2 A und Spannungen bis 26 V erfasst, inklusive Messung von Laden und Entladen. Ein Adress-Jumper erlaubt den Betrieb mehrerer Sensoren am selben Bus. Die Qwiic-Kompatibilität erleichtert den Anschluss und unterstützt schnelles Prototyping ohne aufwendige Verdrahtung. Umfangreiche Dokumentation und technischer Support ergänzen das Modul.

Eigenschaften

• Messung von Strom, Spannung und Leistung
• I²C-Schnittstelle für einfache Integration
• Geeignet für Arduino, Raspberry Pi und andere Mikrocontroller
• Bidirektionale Strommessung für Laden und Entladen
• Jumper zur Änderung der I²C-Adresse
• Qwiic-kompatibel für einfache Verbindung
• Ausgelegt für Energieüberwachung und Power-Management
• Dokumentation und technischer Support verfügbar

Technische Daten

• Versorgungsspannung: 3 V – 5 V
• Maximale Messspannung: 26 V
• Maximaler Messstrom: 3,2 A
• ADC: 12 Bit
• Abmessungen: 38 x 22 mm
• Shunt-Widerstand: 0,1 Ohm

Lieferumfang

• 1 x INA219 Spannungs- und Stromsensor-Breakout
