Description

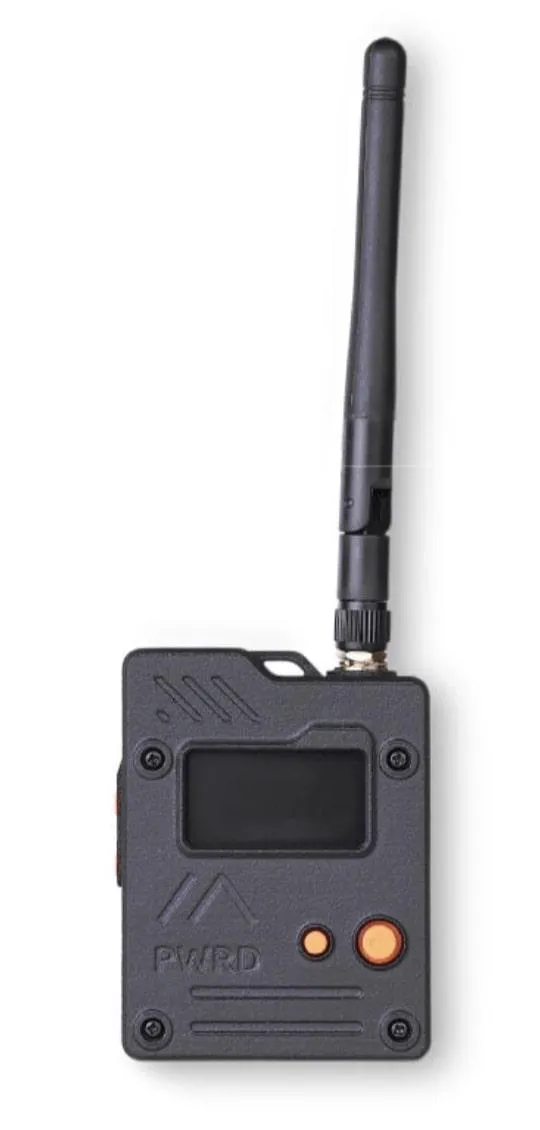

Wio Tracker L1 Pro

Der Wio Tracker L1 Pro ist ein energieeffizienter und sofort einsetzbarer Meshtastic-Knoten mit LoRa-Funktechnik im Bereich 862930 MHz. Das Gerät basiert auf dem Nordic nRF52840 Mikrocontroller und verfügt über ein integriertes GPS-Modul (L76K), ein OLED-Display sowie ein robustes, 3D-gedrucktes Gehäuse aus Nylon. Es ist werksseitig mit Meshtastic-Firmware vorinstalliert und kann direkt genutzt werden, ohne dass eine zusätzliche Montage erforderlich ist.

Die Energieversorgung erfolgt wahlweise über den integrierten 2000mAh Lithium-Akku, über USB-C (5V 1A) oder einen externen Solareingang (5V 1A). Das Gerät ist für langzeitige Outdoor-Nutzung geeignet und bietet durch den OLED-Bildschirm mit 1,3Zoll sowie ein minimalistisches Bedienkonzept mit Joystick und Menüknopf eine einfache Handhabung. Die integrierten LEDs informieren über den Ladestatus, Solarbetrieb und Netzaktivierung. Ein akustisches Signal erfolgt über den integrierten Buzzer.

Der Wio Tracker L1 Pro ist mit der Grove-Schnittstelle kompatibel und unterstützt eine Vielzahl von Sensoren für Umwelt-, Temperatur-, Luftqualitäts- und Gesundheitsdaten. Das System lässt sich über PTH-Pins sowie eine SWD-Schnittstelle erweitern und für individuelle Anwendungen anpassen. Die Bedienung kann über das OLED-Menü oder direkt per Meshtastic-App erfolgen. Eine clipbare oder tragbare Nutzung ist durch das kompakte Format ebenfalls möglich.

Das Gerät ermöglicht den Aufbau eines dezentralen Mesh-Kommunikationsnetzes ohne Internetzugang. Nachrichten können in Echtzeit versendet werden, auch in Gebieten ohne Mobilfunk- oder WLAN-Abdeckung. Typische Anwendungsbereiche umfassen Outdoor-Aktivitäten wie Wandern oder Trekking, Veranstaltungen wie Musikfestivals, Anwendungen im Maker-Bereich sowie den Einsatz in logistischen oder industriellen Umgebungen wie Containerverfolgung.

Merkmale im Überblick

• LoRa-Kommunikation im Bereich 862930 MHz
• Integrierter GPS-Empfänger (L76K für GPS, BeiDou, GLONASS, QZSS)
• 1,3 Zoll OLED-Display mit 128×64 Pixel
• Vorinstallierte Meshtastic-Firmware
• 3D-gedrucktes Nylongehäuse, sofort einsatzbereit
• Joystick, Menü-Taste, Buzzer und Ladeanzeigen
• LEDs für Ladezustand, Solarbetrieb und Mesh-Aktivierung
• Clipbare und tragbare Nutzung (handheld, clip-on)

Kompatibilität

• Meshtastic-App
• LoRa-Geräte im Bereich 862930 MHz
• Grove-Sensoren (I2C/UART/GPIO)

Technische Daten

• Prozessor: Nordic nRF52840, ARM Cortex-M4F mit bis zu 64 MHz
• Speicher: 1 MB Flash, 256 kB RAM
• Funkstandards: LoRa, Bluetooth 5.0
• GPS: L76K (unterstützt GPS, BeiDou, GLONASS, QZSS)
• Display: 1,3 Zoll OLED, 128×64 Pixel
• Stromversorgung: USB-C 5V 1A, Solar-Eingang 5V 1A, Batterie-Anschluss 3,7V
• Akku: Integrierter 2000 mAh Li-Ion-Akku (bis zu 5 Tage Laufzeit)
• LED-Anzeigen: Rot (Ladestatus), Gelb (Solarbetrieb), Gelb (Mesh-Status)
• Bedienelemente: Power-Taste, Reset-Taste, Joystick, Menüknopf
• Buzzer: integriert, passiv
• Sensorerweiterung: über Grove-Port und PTH-Pins
• SWD-Interface für Debugging

Sonstige Daten

• OLED-Display-Modell: E1308X-W-C30-110
• Buzzer-Modell: 85dB passiv
• Unterstützte Sensoren:
  • Druck: BMP085
  • Temperatur: MCP9808, PCT2075
  • Temperatur Feuchtigkeit: SHT31, SHTC3, SHT4X, AHT10
  • Temp./Feuchte/Druck kombiniert: BME280
  • Gesundheitssensoren: MAX30102 (Herzfrequenz, SpO2)
  • Eingabe: CardKB (I2C-Tastatur)

Lieferumfang

• 1x Wio Tracker L1 Pro mit 1,3 Zoll OLED, Akku und 3D-Gehäuse
• 1x LoRa-Antenne

Links

• Wio Tracker L1 Pro 3D – Shell Reference Document
• Seeed Wio Tracker L1 Power Consumption Test and Battery Life Calculation

Gewicht Brutto (in kg):	0.100
Zolltarifnummer:	8517180000
Artikelnummer:	SE-114993649
Herkunftsland:	China
Hersteller:	seeed
Hersteller Produktnummer:	114993649
