Description

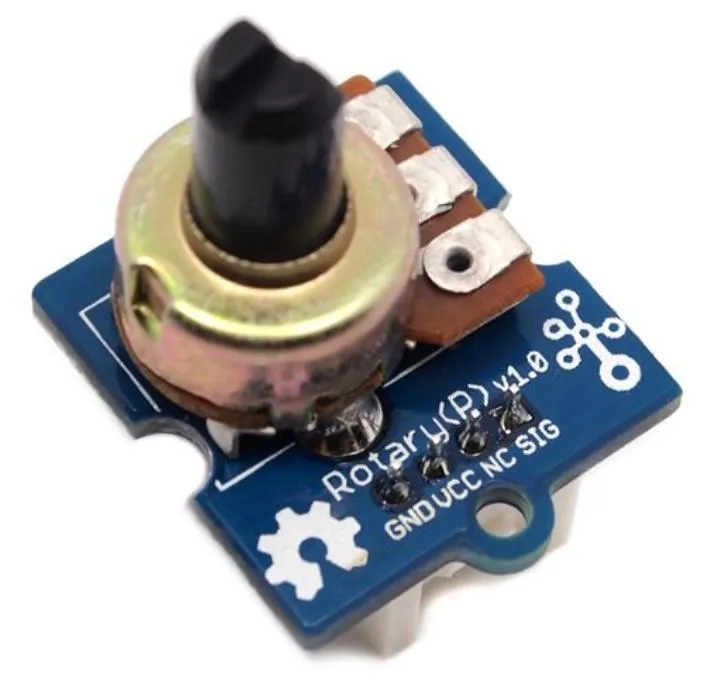

Seeed Grove – Rotary Angle Sensor (P)

Der Grove – Rotary Angle Sensor (P) ist ein drehbarer Winkelsensor, der eine analoge Ausgangsspannung zwischen 0 V und Vcc liefert. In der Standardkonfiguration mit Seeeduino beträgt die Versorgungsspannung 5 V DC. Das Modul besitzt einen linearen Arbeitsbereich von 300 Grad und liefert dabei kontinuierlich veränderliche Spannungswerte abhängig von der Stellung des Potentiometers. Der Sensor weist einen Widerstandswert von 10 kΩ auf und eignet sich dadurch besonders für Projekte mit Arduino oder Raspberry Pi. Die „P“-Version ist eine Variante mit rückseitig angeordnetem Grove-Anschluss, was die Integration als Bedienelement bei beengten Platzverhältnissen erleichtert.

Das Potentiometer besteht aus einem Widerstandselement (Track) und einem Schleifkontakt (Wiper), der über das Element gleitet. Die Endanschlüsse sind mit dem Widerstandselement verbunden. Wird die Welle des Sensors gedreht, verändert sich die Position des Schleifers, wodurch sich der Ausgangswiderstand und somit die Spannung verändert. Die erzeugte analoge Spannung kann über den D1-Anschluss ausgelesen werden. Der D2-Anschluss wird nicht verwendet.

Das Modul ist mit Arduino über ein Base Shield V2 und mit Raspberry Pi über ein Base HAT verbindbar. Die Grove-kompatible Buchse ermöglicht eine direkte Plug-and-Play-Verbindung mit Grove-kompatiblen Boards. Dank klarer Dokumentation ist das Modul auch für Einsteiger geeignet.

Typische Einsatzbereiche sind analoge Eingaben in Mikrocontroller-Projekten, Bedienpanels in DIY-Anwendungen sowie Bildungsprojekte im Bereich Elektronik. Durch den rückseitigen Anschluss eignet sich diese Version des Sensors besonders für Gehäuseeinbau oder flache Frontpanels.

Merkmale im Überblick

• Analoger Ausgang: 0 V bis Vcc (typisch 5 V DC)
• Widerstand: 10 kΩ, Toleranz ±20 %
• 300° Drehbereich mit linearer Spannungsänderung
• Rückseitig platzierter Grove-Anschluss (Panel-Mount-Version)
• Kompatibel mit Arduino und Raspberry Pi

Kompatibilität

• Arduino mit Base Shield V2
• Raspberry Pi mit Base HAT
• Grove-Systeme

Technische Daten

• Abmessungen: 19 mm × 19 mm × 20 mm
• Gewicht: 10 g
• Batterie: nicht enthalten
• Betriebsspannung: 5 V
• Drehbereich: 0° bis 300°

Sonstige Daten

• Bezeichnung „P“ steht für Panel-Mount-Version mit rückseitigem Anschluss

Lieferumfang

• 1x Grove – Rotary Angle Sensor (Panel-Mount-Version)

Links

• Version 1.2 – Technische Ressourcen (ZIP)
• Panel-Mount-Version – Dokumente v1.1 (ZIP)
• GitHub Repository
• CDC-Dateien (ZIP)

Gewicht Brutto (in kg):	0.010
Zolltarifnummer:	84733080
Artikelnummer:	SE-101020048
Herkunftsland:	China
Hersteller:	seeed
Hersteller Produktnummer:	101020048
