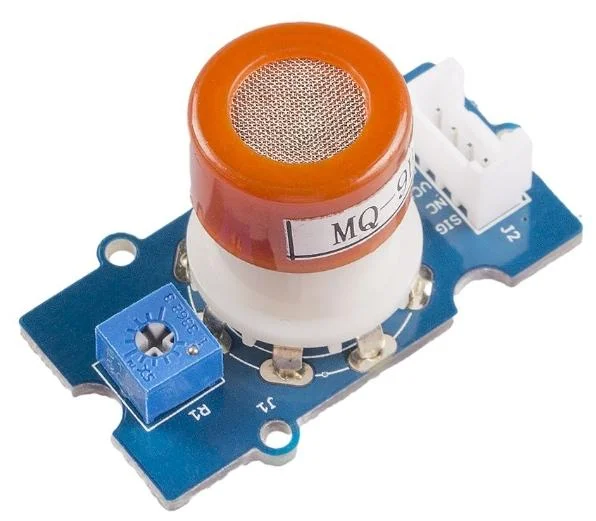

Seeed Grove – Gas Sensor (MQ9)

Der Grove – Gas Sensor (MQ9) ist ein Modul zur Erkennung von Gasleckagen und dient dem Nachweis verschiedener brennbarer Gase. Dazu zählen unter anderem Flüssiggas (LPG), Isobutan, Methan, Alkohol, Wasserstoff, Kohlenmonoxid, Stadtgas sowie Rauch. Der Sensor basiert auf dem MQ9-Gasdetektor und bietet eine hohe Empfindlichkeit in einem weiten Messbereich. Die Erfassungsgenauigkeit kann über ein integriertes Potentiometer angepasst werden.

Durch seine schnelle Ansprechzeit ermöglicht das Modul zügige Reaktionen auf veränderte Gaskonzentrationen. Es kann in verschiedenen Szenarien wie Haushalten, industriellen Anlagen oder sicherheitsrelevanten Systemen zur Gasüberwachung eingesetzt werden. Die stabile Leistung über einen langen Zeitraum wird durch die robuste Bauweise und den einfachen Schaltkreis unterstützt.

Das Modul erkennt Kohlenmonoxid in einem Bereich von 10 bis 1000 ppm sowie weitere brennbare Gase in einem Bereich von 100 bis 10000 ppm. Es ist mit einer Grove-Schnittstelle ausgestattet, was die Integration in Mikrocontrollersysteme wie Arduino vereinfacht. Durch seine vielseitige Anwendbarkeit eignet sich der Sensor für Systeme zur Luftgüteüberwachung, für Sicherheitsalarme sowie für Automatisierungslösungen.

Die Signalverarbeitung erfolgt über die Änderung des elektrischen Widerstandes im Sensorelement bei Kontakt mit Gasen. Die Kalibrierung auf spezifische Umgebungsbedingungen erfolgt manuell über das Potentiometer. Bei der Nutzung ist darauf zu achten, dass der Grove-Anschluss nur bei abgeschalteter Stromversorgung umgesteckt wird, um Schäden an der Elektronik zu vermeiden.

Merkmale im Überblick

• Erkennung von LPG, Isobutan, Methan, Alkohol, Wasserstoff, Kohlenmonoxid, Stadtgas, Rauch
• Schnelle Reaktionszeit bei Gasdetektion
• Empfindlichkeit justierbar über Potentiometer
• Breiter Messbereich: 10–1000 ppm CO, 100–10000 ppm brennbare Gase
• Lange Lebensdauer und stabile Funktion
• Grove-Schnittstelle für einfache Einbindung

Kompatibilität

• Grove-kompatible Mikrocontroller
• Arduino und vergleichbare Plattformen

Technische Daten

• Sensor-Typ: MQ9
• Erkennbarer Gastyp: LPG, Isobutan, Methan, Alkohol, Wasserstoff, Kohlenmonoxid, Stadtgas, Rauch
• Messbereich CO: 10–1000 ppm
• Messbereich brennbare Gase: 100–10000 ppm
• Schnittstelle: Grove-kompatibel
• Empfindlichkeit: einstellbar über Potentiometer

Sonstige Daten

• Hot-Swapping bei aktiver Stromversorgung kann zu Beschädigungen führen

Lieferumfang

• Grove – Gas Sensor (MQ9)
• Grove-Kabel

Links

• Wikipedia: Brennbarkeitsgrenzen
• Eagle-Dateien (ZIP)
• Schaltplan (PDF)
• Datenblatt MQ9 (PDF)

Gewicht Brutto (in kg):	0.010
Zolltarifnummer:	84733020
Artikelnummer:	SE-101020045
Herkunftsland:	China
Hersteller:	seeed
Hersteller Produktnummer:	101020045
