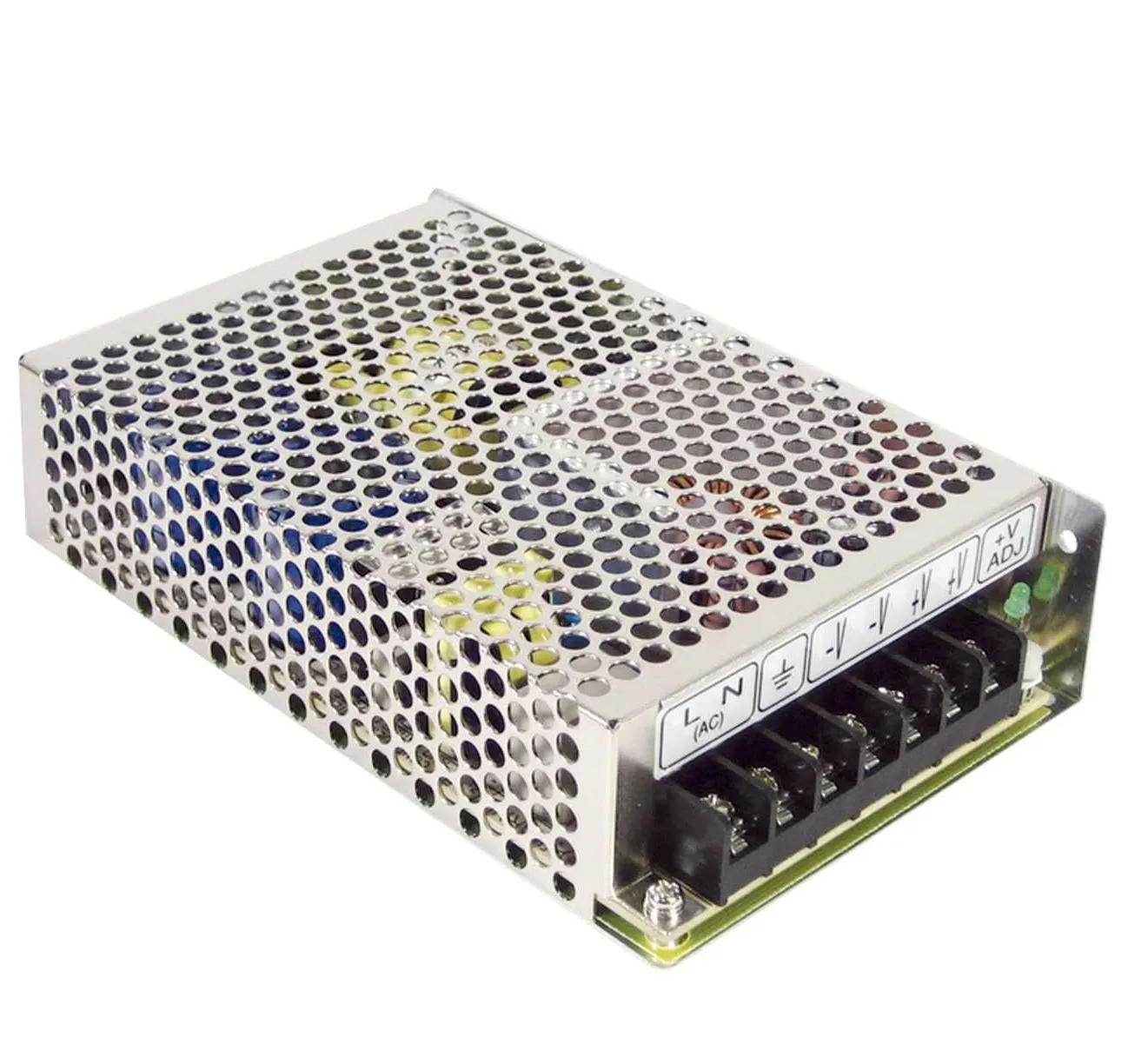

RS-100-24 Schaltnetzteil, geschlossen, 108W, 24V, 4,5A

Das RS-100-24 ist ein geschlossenes Schaltnetzteilmodul der Serie RS-100 mit einer Ausgangsleistung von 108 W, einer geregelten Ausgangsspannung von 24 V DC und einem Nennstrom von 4,5 A. Es ist für den Einbau in Endgeräte konzipiert und verfügt über eine Klemmleiste für den elektrischen Anschluss. Das Gerät arbeitet mit universellem AC-Eingang im Bereich von 88  264 VAC bzw. 125  373 VDC und ist gegen Kurzschluss, Überlast und Überspannung geschützt. Die Schutzfunktionen sind als Hiccup-Modus implementiert und setzen sich automatisch zurück, sobald der Fehlerzustand behoben ist.

Zur Kühlung nutzt das Netzteil freie Luftkonvektion. Es ist mit 105°C langzeitstabilen Elektrolytkondensatoren ausgestattet und hält Überspannungen bis 300 VAC für bis zu 5 Sekunden stand. Die Konstruktion erlaubt den Betrieb bei Umgebungstemperaturen von -25°C bis +70°C unter Einhaltung der Derating-Kurve. Das Gerät erfüllt einen 5G Vibrationstest gemäß industriellen Anforderungen und entspricht verschiedenen internationalen Normen bezüglich EMV, Sicherheit und Störaussendung.

Das Produkt verwendet eine geschlossene Bauform (Gehäuse 901C) mit Schraubanschlüssen. Es besitzt ein MTBF von 260.8 khrs (gemäß MIL-HDBK-217F bei 25°C) und hat eine typische Effizienz von 84 %. Die Abmessungen betragen 159 mm × 97 mm × 38 mm. Die Installation erfolgt im Einbauverfahren.

Das Netzteil ist für Anwendungen geeignet, bei denen eine stabile 24 V-DC-Stromversorgung erforderlich ist. Dazu zählen elektronische Steuerungen, industrielle Automatisierungssysteme, LED-Beleuchtung, Messsysteme und Embedded-Systeme. Dank seiner Schutzmechanismen, des großen Eingangsspannungsbereichs und der robusten Ausführung ist es für den zuverlässigen Dauerbetrieb in industriellen oder semiprofessionellen Umgebungen vorgesehen.

Es wandelt Wechselstrom (AC) in stabilisierten Gleichstrom (DC) um und ermöglicht dadurch die Versorgung sensibler Elektronikkomponenten. Die hohe Effizienz reduziert die Wärmeentwicklung und verbessert die Energieausnutzung im System. Das Gerät ist ausgelegt für Anwendungen mit konstantem Lastbedarf und wird häufig in Schaltschränken oder Steuergehäusen verbaut.

Merkmale im Überblick

• Universeller AC-Eingang mit weitem Spannungsbereich
• Schutzfunktionen gegen Kurzschluss, Überlast und Überspannung
• Kühlung durch freie Luftkonvektion
• LED-Anzeige für Betriebsstatus
• 105°C langzeitstabile Elektrolytkondensatoren
• Übersteht 300 VAC Spannungsspitze für 5 Sekunden
• Betriebstemperaturbereich -25 °C bis +70 °C
• Vibrationsbeständig bis 5G gemäß Norm
• Getestet mit 100 % Volllast (Burn-in-Test)

Kompatibilität

• Systeme mit 24 V DC Eingang
• Industrielle Steuerungen
• LED-Systeme
• Embedded-Plattformen
• Automatisierungstechnik

Technische Daten

• Modell: RS-100-24
• Ausgangsspannung: 24 V DC
• Ausgangsstrom: 4,5 A
• Leistung: 108 W
• Wirkungsgrad: 84 %
• DC-Spannungstoleranz: ±1 %
• Ripple Noise: max. 120 mVp-p
• Spannungsbereich einstellbar: 22,8 V26,4 V
• Lastregulierung: ±0,5 %
• Leitungsregulierung: ±0,5 %
• Eingangsspannungsbereich: 88  264 VAC / 125  373 VDC
• Frequenzbereich: 47  63 Hz
• Inrush-Strom: Kaltstart 40 A/230 VAC
• Effizienz: typ. 84 %
• Überspannungsschutz: 27,6  32,4 V
• Kurzschluss-/Überlastschutz: 110  150 % Nennlast
• Temperaturbereich: -25 °C bis +70 °C
• Lagertemperatur: -40 °C bis +85 °C, 10  95 % RH
• MTBF: 260.8 khrs (MIL-HDBK-217F @ 25 °C)
• Gehäuse: 901C
• Abmessungen: 159 mm × 97 mm × 38 mm
• Störfestigkeit: EN61000-4-2,3,4,5,6,8,11; EN61000-6-2 (EN50082-2)
• Isolationsspannung: I/P-O/P: 3 kVAC; I/P-FG: 2 kVAC; O/P-FG: 0,5 kVAC
• Isolationswiderstand: I/P-O/P, I/P-FG, O/P-FG: 100 MOhm bei 500 VDC / 25 °C / 70 % RH
• Vibrationsfestigkeit: 10  500 Hz, 5G, 60 min je Achse X, Y, Z

Sonstige Daten

• Empfohlen für Einbauanwendungen in Endgeräten
• Konformität zu Sicherheitsstandards: UL62368-1, EN62368-1, TPTC004
• EMV-Normen: EN55032 (CISPR32) Class B, EN61000-3-2, -3

Lieferumfang

• 1 × RS-100-24 Netzteilmodul

Links

• Datenblatt des Herstellers

Gewicht Brutto (in kg):	0.300
Zolltarifnummer:	85044084
Artikelnummer:	RS-100-24
Herkunftsland:	China
Hersteller:	Meanwell
Hersteller Produktnummer:	RS-100-24
