Description

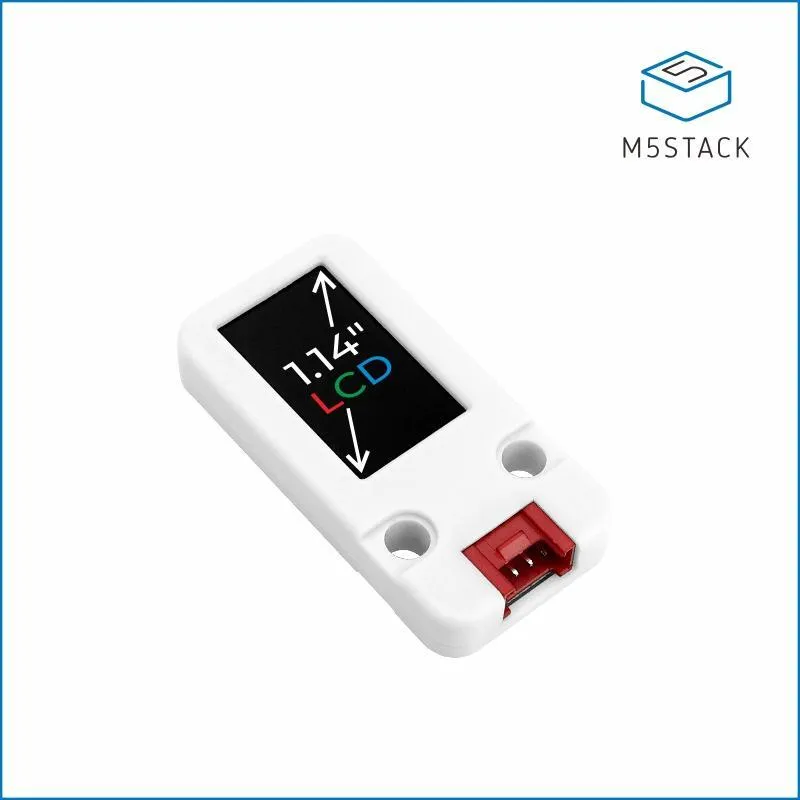

Einheit LCD ist eine 1,14 Zoll große LCD-Farberweiterungseinheit. Es verwendet das ST7789V2 Antriebsschema, die Auflösung beträgt 135*240 und es unterstützt RGB666 Display (262.144 Farben). Die interne Integration des ESP32-PICO-Steuerkerns (eingebaute Firmware, Display-Entwicklung ist bequemer), Unterstützung durch I2C (Adr: 0x3E) Kommunikationsschnittstelle für Steuerung und Firmware-Upgrades. Die Rückseite des Bildschirms ist mit einem magnetischen Design ausgestattet, das sich leicht auf Metalloberflächen befestigen lässt. Die LCD-Bildschirmerweiterung eignet sich für den Einbau in verschiedene Instrumente oder Steuergeräte, die einfache Inhalte als Anzeigefeld anzeigen müssen.
Produktmerkmale
- 1,14 Zoll Farb-LCD-Anzeigefeld
- ST7789V2 Antriebssystem
- I2C Kommunikationsschnittstelle
- 135*240 Auflösung
- Betrachtungswinkel: voller Betrachtungswinkel
- Magnetische Rückseite
- Unterstützt I2C-Firmware-Upgrade
Lieferumfang
- 1x Einheit LCD
- 1x HY2.0-4P Kabel
Anwendungsbeispiele
- Informationsanzeige
Spezifikationen
| Spezifikation | Parameter |
|---|---|
| Arbeitsstrom | 45,7mA |
| Kommunikationsprotokoll | I2C Adresse: 0x3E |
| Displaygröße | 1,14 Zoll |
| Pixelabstand | 0,1101(H) x 0,1038(V) mm |
| Auflösung | 135*240 |
| Anzeigbar | Vollansicht |
| Betriebstemperatur | 0°C bis 60°C |
| Nettogewicht | 8,5g |
| Bruttogewicht | 20g |
| Produktgröße | 48*24*8mm |
| Packungsgröße | 67*52*12.5mm |
| Gehäusematerial | Kunststoff ( PC ) |
Dokumente/Tutorials
- DOKUMENTE
| Gewicht Brutto (in kg): | 0.025 |
|---|---|
| Zolltarifnummer: | 84718000 |
| Artikelnummer: | M5-U120 |
| Herkunftsland: | China |
| Hersteller: | M5Stack |
| Hersteller Produktnummer: | U120 |
