Description

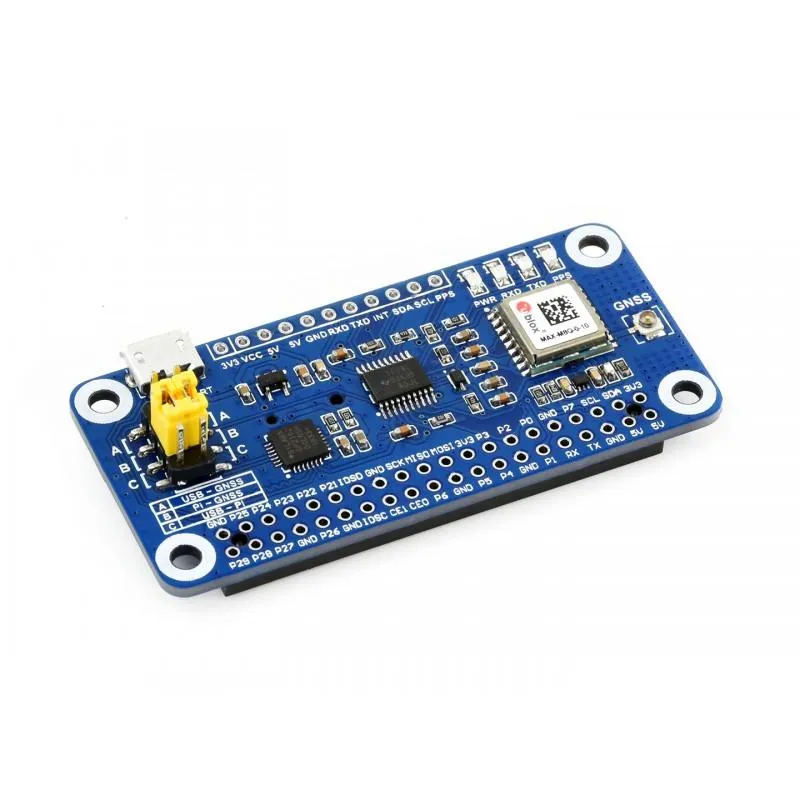

Dieser Raspberry Pi GNSS HAT basiert auf MAX-M8Q und unterstützt Multi-Konstellationsempfang. Damit können bis zu 3 verschiedene GNSS-Satellitensysteme gleichzeitig verwendet werden,einschließlich GPS, Beidou, Galileo und GLONASS. Es unterstützt auch Augmentations-Systeme wie SBAS, QZSS, IMES und D-GPS. Er zeichnet sich durch genaue und schnelle Positionierung mitgeringem Drift und niedrigem Stromverbrauch aus und eignet sich für Anti-Spoofing- und Anti-Jamming.

Eigenschaften

• Standard Raspberry Pi 40PIN GPIO-Erweiterungsheader, unterstützt Boards der Raspberry Pi-Serie, Jetson Nano
• Gleichzeitiger Empfang von bis zu 3 verschiedenen GNSS-Satellitensystemen wie GPS, Beidou, Galileo und GLONASS, und das bei gleichbleibend niedrigem Stromverbrauch
• Unterstützung von Augmentations-Systemen, einschließlich SBAS, QZSS, IMES, D-GPS
• A-GNSS (Assisted GNSS)-Unterstützung, Reduzierung der ersten Positionierungszeit beim Einschalten, Verbesserung der Erfassungsempfindlichkeit
• Navigationsempfindlichkeit von -167dBm und geeignet für Anti-Spoofing Anti-Jamming, unterstützt Geo-Fencing
• Unterstützt U-Center, womit sich das Modul einfach konfigurieren lässt
• Integrierter USB-zu-UART-Konverter CP2102 für serielles Debugging
• Verbindung mit Host-Karten wie Arduino/STM32 möglich, indem UART- und I2C-Schnittstelle des Moduls entfernt werden
• Baudratenbereich: 4800~921600bps (standardmäßig 9600bps)
• Unterstützt DDC (I2C-konforme) Schnittstelle: bis zu 400KHz (max.)
• Eingebaute Batteriehalterung, unterstützt wiederaufladbare Zelle ML1220, zur Erhaltung von Ephemeriden-Informationen und für Heißstarts
• 4 LEDs zur Anzeige des Betriebsstatus des Moduls

Lieferumfang

• MAX-M8Q GNSS HAT
• Externe GPS-Antenne
• Kabel USB-A zu Micro-B
• Schraubenset
• 2 20-Pin-Header, weiblich

Raspberry Pi nicht im Lieferumfang enthalten
