Description

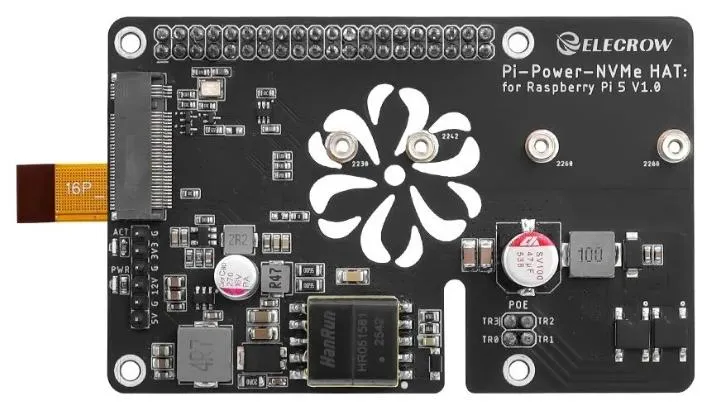

Diese multifunktionale Erweiterungsplatine ist speziell für den Raspberry Pi 5 konzipiert und vereint Hochgeschwindigkeitsspeicher, Netzwerkstromversorgung und vielseitige Erweiterungsmöglichkeiten in einem kompakten HAT-Format. Sie unterstützt M.2 NVMe SSDs in den Größen 2230, 2242, 2260 und 2280 über eine native PCIe-Schnittstelle, wodurch sich die Systemleistung in Bezug auf Datenübertragung und Zugriffszeiten deutlich erhöht. Die integrierte PoE+-Funktion (Power over Ethernet) nach 802.3af/at-Standard ermöglicht die direkte Stromversorgung des Raspberry Pi 5 über ein Ethernet-Kabel, wodurch externe Netzteile entfallen und die Kabelführung vereinfacht wird.

Die kompakte Bauweise im HAT-Format ist kompatibel mit dem originalen Kühlkörper des Raspberry Pi 5 und erhält die volle Funktionalität des 40-Pin-GPIO-Headers für zusätzliche Erweiterungen. Die integrierte Stromversorgungslogik stellt wahlweise 5V/5A oder 12V/2A bereit und bietet mehrere Spannungspegel (GND, 12V, 5V, 3.3V), um unterschiedliche externe Geräte zuverlässig zu versorgen. Durch die Kombination aus Speichermodul, Stromversorgung und Schnittstellenerweiterung eignet sich dieses Produkt für fortgeschrittene Anwendungen wie Netzwerkspeicherlösungen (NAS), Edge Computing oder industrielle IoT-Gateways.

Die Nutzung ist besonders bei beschränktem Platz und erhöhtem Leistungsbedarf von Vorteil, etwa bei der Einrichtung eines kleinen NAS-Systems oder bei der Integration in automatisierte Systeme. Der direkte Anschluss an das PCIe-Interface ermöglicht eine schnelle Kommunikation mit der SSD. Die PoE+-Funktion vereinfacht die Stromzufuhr über das Netzwerk, sodass auf ein separates Netzteil verzichtet werden kann. Über die GPIO-Pins können weiterhin Sensoren und Aktoren angeschlossen werden.

Merkmale im Überblick

• Integrierte PoE+-Stromversorgung über Ethernet (802.3af/at)
• Unterstützung von M.2 NVMe SSDs (Größen: 2230, 2242, 2260, 2280)
• PCIe-Anbindung für schnellen Datentransfer
• Leistungsstarker Spannungsausgang mit 5V/5A oder 12V/2A
• Mehrere Spannungspegel: GND, 12V, 5V, 3.3V
• Standardisiertes HAT-Design kompatibel mit offiziellem Kühlkörper
• Vollständig nutzbarer 40-Pin-GPIO-Header
• LED-Anzeigen für Status und Aktivität

Kompatibilität

• Raspberry Pi 5

Technische Daten

• Kompatible SSDs: M.2 NVMe 2230, 2242, 2260, 2280
• PoE+ Standard: 802.3af/at
• Spannungseingang (PoE): 37V57V DC
• Spannungsausgänge: 5V/5A oder 12V/2A
• Weitere Spannungen: GND, 12V, 5V, 3.3V
• Hardwareschnittstelle: PCIe Sockel (M-Key für NVMe)
• Formfaktor: HAT, passend zur Raspberry Pi 5-Bohrung
• Betriebstemperatur: 0 °C bis +50 °C
• Lagerungstemperatur: -10 °C bis +70 °C
• Maße: 56,6 mm × 88 mm
• Gewicht: 41 g
• Hauptchip: ESP32-P4NRW32
• Speicher: 128 KB ROM (HP), 16 KB ROM (LP), 16 MB Flash

Sonstige Daten

• Hinweis: Raspberry Pi 5 und SSD sind nicht im Lieferumfang enthalten

Lieferumfang

• 1x Pi Power NVMe PoE+ Hat für Raspberry Pi 5
• 4x M2.5×16 mm Doppeldurchgangs-Kupferabstandshalter
• 8x CM2.5×4 mm Senkkopfschrauben
• 2x CM2×4 mm Senkkopfschrauben
• 1x 16Pin-PCIe Flachbandkabel (35 mm, vormontiert)

Links

• Produktinformationen und Anleitung beim Hersteller

Gewicht Brutto (in kg):	0.080
Zolltarifnummer:	84733080
Artikelnummer:	MRA01305D
Herkunftsland:	China
Hersteller:	Elecrow
Hersteller Produktnummer:	MRA01305D
