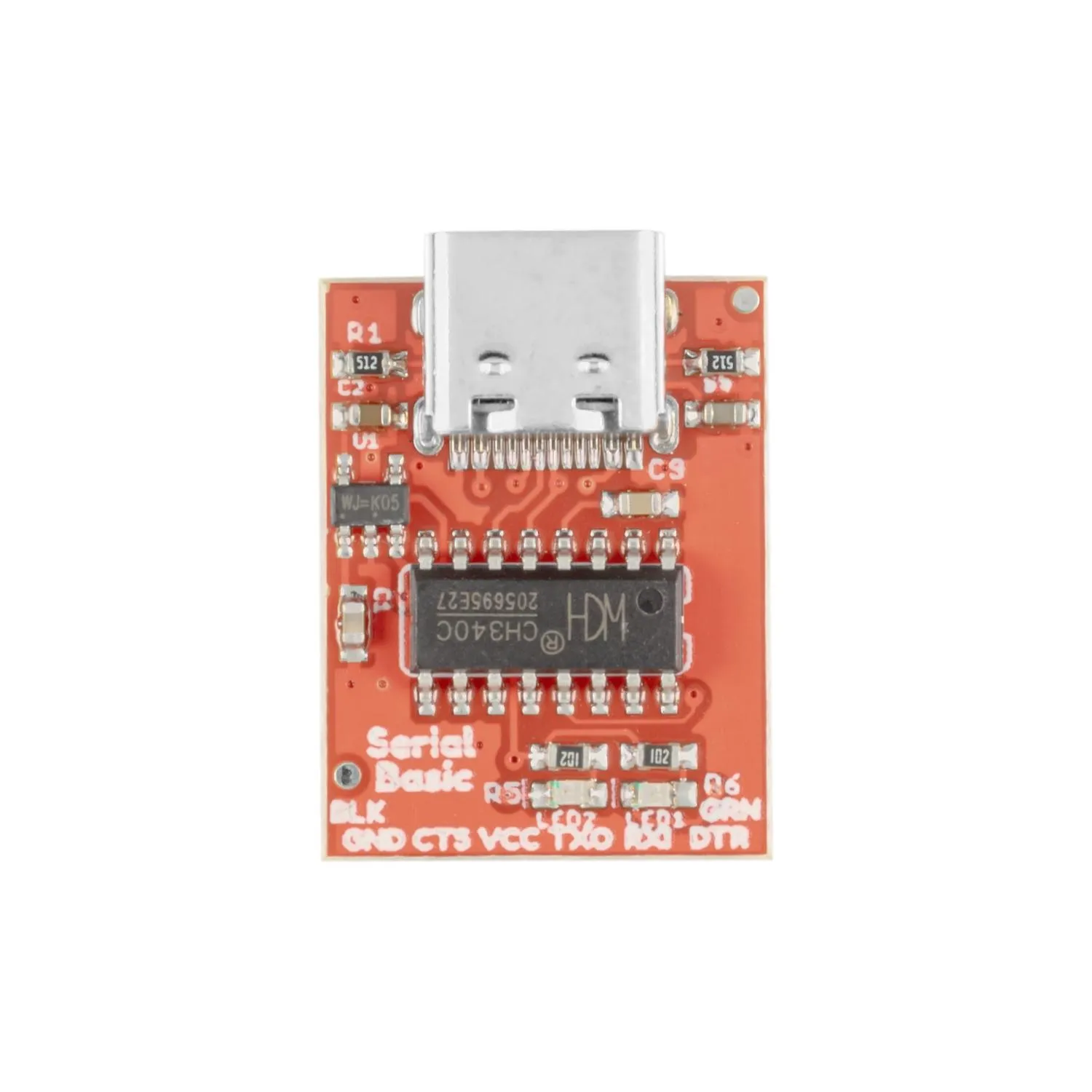

BerryBase CH340C USB zu TTL Serial Port Modul mit Type-C Anschluss

Dieses Produkt ist ein USB-zu-TTL-Seriell-Port-Modul mit Type-C-Anschluss. Es verwendet den CH340C USB-Bus-Umwandlungs-Chip und verfügt über zwei integrierte Kommunikations-LEDs zur Anzeige von Datenübertragungen. Das Modul dient dazu, bei Computern ohne eigene serielle Schnittstelle eine USB-Verbindung in eine serielle Schnittstelle umzuwandeln. Der Anschluss erfolgt über eine USB-Typ-C-Schnittstelle und ermöglicht die serielle Kommunikation mit Mikrocontrollern oder Zielsystemen über die Pins TX (Daten senden) und RX (Daten empfangen).

Das Modul unterstützt mehrere Betriebssysteme, darunter Windows und kann zur Datenübertragung sowie zum Programmieren von Mikrocontrollern verwendet werden. Zu den unterstützten Anwendungen gehören die Programmierung von STC-Mikrocontrollern, STM8- und STM32-Systemen sowie Arduino-Boards über Bootloader.

Das Modul bietet zwei Betriebsspannungsoptionen, einmal 5V als Standard sowie 3,3V durch manuelle Umschaltung. Die Stromversorgung erfolgt über den VCC-Pin, während der GND-Pin die Masseverbindung darstellt. Die Kommunikation erfolgt über die TX- und RX-Leitungen, die mit dem Mikrocontroller verbunden werden. Die LED-Anzeigen ermöglichen eine einfache Kontrolle des Datenflusses.

Das Modul wird über ein USB-Type-C-Kabel mit einem Computer verbunden. Über ein Konfigurationstool (z. B. Serial Port Assistant) lassen sich zwei Module als Sender und Empfänger koppeln. Daten, die von einem Modul gesendet werden, erscheinen zeitgleich am Empfangsmodul. Dabei zeigen die LEDs an, ob eine Datenübertragung erfolgt. Das Modul kann sowohl für serielle Kommunikation als auch für ISP-Programmierung eingesetzt werden.

Merkmale im Überblick

• CH340C USB-zu-TTL-Konverterchip
• Typ-C-Anschluss für universelle Kompatibilität
• Kommunikations-LEDs für Datenanzeige
• Unterstützt 5V- oder 3,3V-Betriebsspannung
• Standard-Seriell-Schnittstelle: TX, RX, CTS, DTR
• Unterstützt Arduino, STM32, STM8, STC
• Geeignet für ISP-Programmierung und serielle Kommunikation
• Kompatibel mit Windows XP, 7, 8, 10

Kompatibilität

• Windows, Linux, Mac
• Arduino IDE
• STC Mikrocontroller
• STM8 / STM32 Systeme mit Bootloader
• Andere Geräte mit serieller TTL-Schnittstelle

Technische Daten

• USB-Schnittstelle: Type-C
• Chip: CH340C
• Betriebsspannung: 5V oder 3.3V (umschaltbar per Jumper)
• Standard-Betriebsspannung: 5V
• Betriebstemperatur: -40 °C bis 85 °C
• Baudrate: 50 bis 2 MHz
• Pinbelegung: GND, CTS, VCC, TXO, RXI, DTR
• Größe: 22 mm × 17 mm × 7 mm

Sonstige Daten

• V+ (VCC): Stromversorgungsausgang (je nach Einstellung 3,3V oder 5V)
• V- (GND): Masseanschluss (0 V)
• TX (Transmit): Sendepin, verbindet sich mit RX des Zielsystems
• RX (Receive): Empfangspin, verbindet sich mit TX des Zielsystems
• LED-Anzeige: zeigt Status der Datenübertragung
• Hinweis: USB-C-Kabel muss Datenübertragung unterstützen

Links

• Treiber für Windows
• Treiber für Linux
• Treiber für Mac

Lieferumfang

• 1x BerryBase CH340C USB zu TTL Modul mit Typ-C Anschluss

Gewicht Brutto (in kg):	0.010
Zolltarifnummer:	84718000
Artikelnummer:	157069
Herkunftsland:	China
Hersteller:	BerryBase
Hersteller Produktnummer:	BB-TTL-CH340C
Kompatibilität:	Raspberry Pi 1A+, Raspberry Pi 1B+, Raspberry Pi 2B, Adafruit Feather 328P, Adafruit Feather 32u4, Adafruit Feather ESP8266, Adafruit Feather M0, Adafruit Feather M4, Adafruit Feather nRF52, Adafruit Feather nRF52840, Adafruit Feather RP2040, Adafruit Feather STM32F405, Adafruit WICED, Arduino Due, Arduino Leonardo, Arduino Mega, Arduino Micro, Arduino MKR, Arduino Nano, Arduino Nano 33, Arduino Nano Every, Arduino Uno, Arduino Zero, ESP32, ESP32-C3, ESP32-S2, ESP32-S3, LattePanda Alpha, LattePanda Delta, LattePanda Delta 432, LattePanda V1, Odroid-XU4, Raspberry Pi 1A, Raspberry Pi 1B, Raspberry Pi 4B, Raspberry Pi 3B+, Raspberry Pi Zero WH, Raspberry Pi 3B, Raspberry Pi 3A+, Raspberry Pi Zero W, Raspberry Pi Zero, Raspberry Pi Pico
