Description

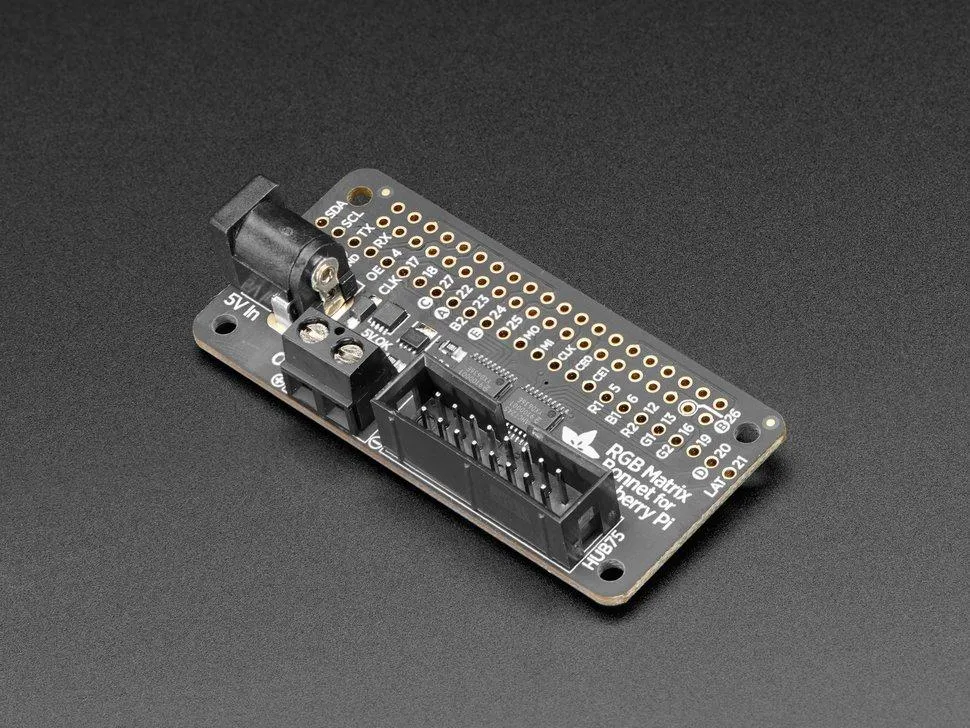

Mit dem Adafruit RGB Matrix Bonnet können Sie jetzt ein schillerndes Display mit Ihrem Raspberry Pi erstellen.Diese Boards lassen sich in Ihren Pi einstecken und machen es super einfach, RGB-Matrizen anzusteuern und einbuntes Scrolling-Display oder eine Mini-LED-Wand zu erstellen.

„Bonnet“-Karten funktionieren auf jedem Raspberry Pi mit einem 40-poligen GPIO-Header— Zero, Zero W/WH, Model A+, B+, Pi 2, Pi 3 und Pi 4.

Sie funktionieren nichtmit älteren 26-poligen Boards wie dem originalen Model A oder B. Beachten Sie beim Pi Zero,dass Sie eventuell eine Stiftleiste auf dem Pi-Board anlöten müssen; diese ist bei diesem Modell normalerweise nicht bestückt.

Dieses Bonnet macht Ihre Matrix-Projekte super einfach und vermeidet den Verdrahtungsaufwand:

• Einfaches Design – Strom einstecken, IDC-Kabel einstecken, unseren Python-Code ausführen!
• Stromschutzschaltung – Sie können ein 5V 4A-Netzteil in den Bonnet stecken und er schützt automatisch vor negativen, Über- oder Unterspannungen! Hurra für keine versehentliche Zerstörung Ihres Setups.
• Onboard-Pegelumsetzer zur Umwandlung der 3,3V in 5,0V-Logik des RasPi für saubere und störungsfreie Matrixansteuerung
• Fertig montiertes kompaktes Design kein Löten erforderlich! Wird an jeden Raspberry Pi mit einem 2×20-Stecker angeschlossen.

Funktioniert mit jeder Adafruit 16×32, 32×32 oder 32×64 RGB-LED-Matrix mit HUB75-Anschlüssen.Sie können auch 64×64-Matrizen verwenden, indem Sie einen kleinen Jumper auf die Platine löten.Sie wollen mehr Lichter?Kein Problem, ketten Sie mehrere Matrizen zusammen für ein längeres Display -wir haben nur bis 32×128 getestet, aber es funktioniert einwandfrei. Je größer das Display, desto härter ist es fürden Pi, also bedenken Sie das, wenn Sie einen Pi Zero mit geringerer Leistung verwenden.

Bitte beachten Sie: Dieser Bonnet ist nur für die Verwendung mit RGB-Matrizen vom Typ HUB75 geeignet.Nicht für die Verwendung mit NeoPixel, DotStar oder anderen „adressierbaren“ LEDs.Jede Bestellung kommt mit einem komplett montierten und einsatzbereiten Bonnet mit allen Teilen.

RGB-Matrix nicht enthalten

Ein 5V-Netzteil wird ebenfalls benötigt, nicht im Lieferumfang enthalten, um die Matrix selbstmit Strom zu versorgen, der Pi kann das nicht. Um die Leistung zu berechnen, multiplizieren Sie die Breite aller verkettetenMatrizen * 0,12 Ampere : Eine 32 Pixel breite Matrix kann am Ende 32*0.12 = 3.85A ziehen,also nehmen Sie ein 5V 4A Netzteil. Der tatsächliche Stromverbrauch hängt davon ab, wie viele LEDs Sie auf einmal zum Leuchten bringen.

Raspberry Pi nicht enthalten

Es gibt eine vollständige Anleitungmit Installation, Software, Datenblättern, EagleCAD PCB-Dateien, Fritzing-Objekten und mehr!

Gewicht Brutto (in kg):	0.015
Zolltarifnummer:	85423919
Artikelnummer:	ADA3211
Herkunftsland:	USA
Hersteller:	Adafruit
Hersteller Produktnummer:	3211
Kompatibilität:	Raspberry Pi 5, Raspberry Pi 4B, Raspberry Pi 3B+, Raspberry Pi Zero WH, Raspberry Pi 3B, Raspberry Pi 3A+, Raspberry Pi Zero W, Raspberry Pi Zero
