Description

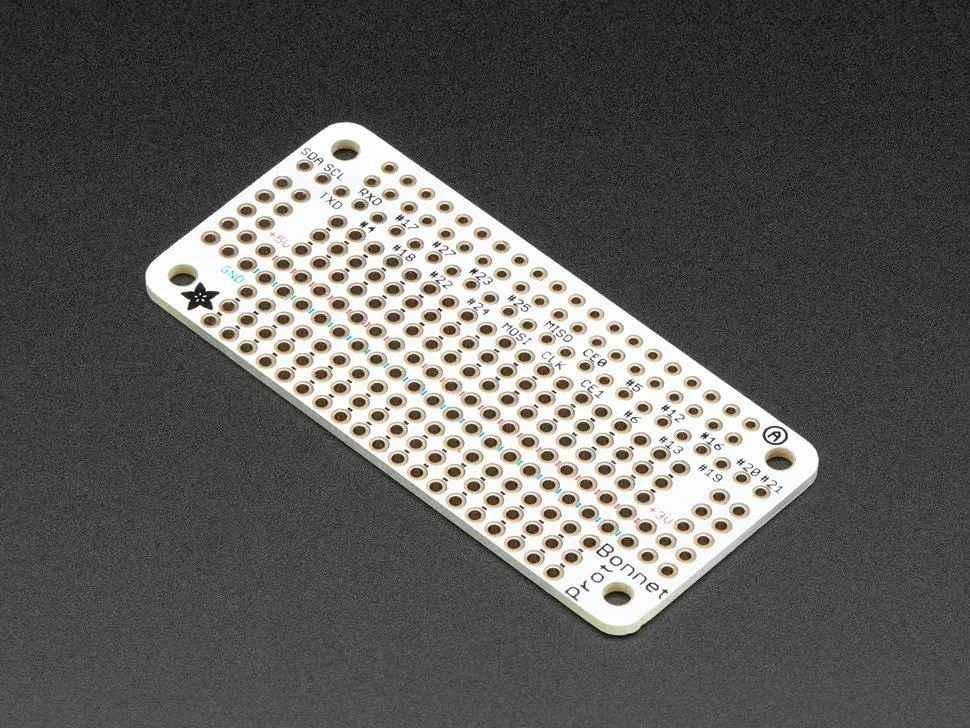

Entwerfen Sie Ihr eigenes Bonnet oder pHAT, fügen Sie benutzerdefinierte Schaltungen hinzu undkleiden Sie Ihren Pi Zero mit diesem flotten Prototyping-Bonnet-Kit ein!

Es hat ein Raster von 0,1″ Prototyping-Lötlöchernzum Anbringen von Chips, Widerständen, LED, Potentiometern und mehr. Die Löcher sind an der Unterseite mit Leiterbahnen verbunden,um die lötfreien Breadboards zu imitieren, mit denen Sie vertraut sind. Es gibt auch lange Stromleisten für +3V, +5V undMasseanschlüsse an den Pi. Oben sind fast alle Pins zugänglich, die man mit dem Pi verbinden kann (#26 hat es nicht ganz geschafft).

Das Perma-Proto Bonnet wird mit einer Platine und einem einzelnen 2×20 GPIO Header für Raspberry Pi geliefert, um denPerma-Proto auf den Raspberry Pi Zero zu setzen (wie eine nette kleine Haube…).Im Gegensatz zum Perma-Proto HATs enthält dieses Design kein EEPROM, so dass Sie es mit anderen Bonnets und pHATs ’stapeln‘ können,ohne sich um eine EEPROM-Adressenkollision zu sorgen.

Sie können Ihr Perma-Proto Setup mit einem Standard 2×20 Stacking Header anpassen.Um den Header auf der Platine zu befestigen, ist ein wenig leichtes Löten erforderlich, aber es ist eine einfach zu erledigen.

Dieses Bonnet ist für die Verwendung mit dem Raspberry Pi Zerokonzipiert, aber Sie können sie auf jedenRaspberry Pi mit einem 2×20-Anschluss aufsetzen, es wird nur nicht so weit herausragen.
