Description

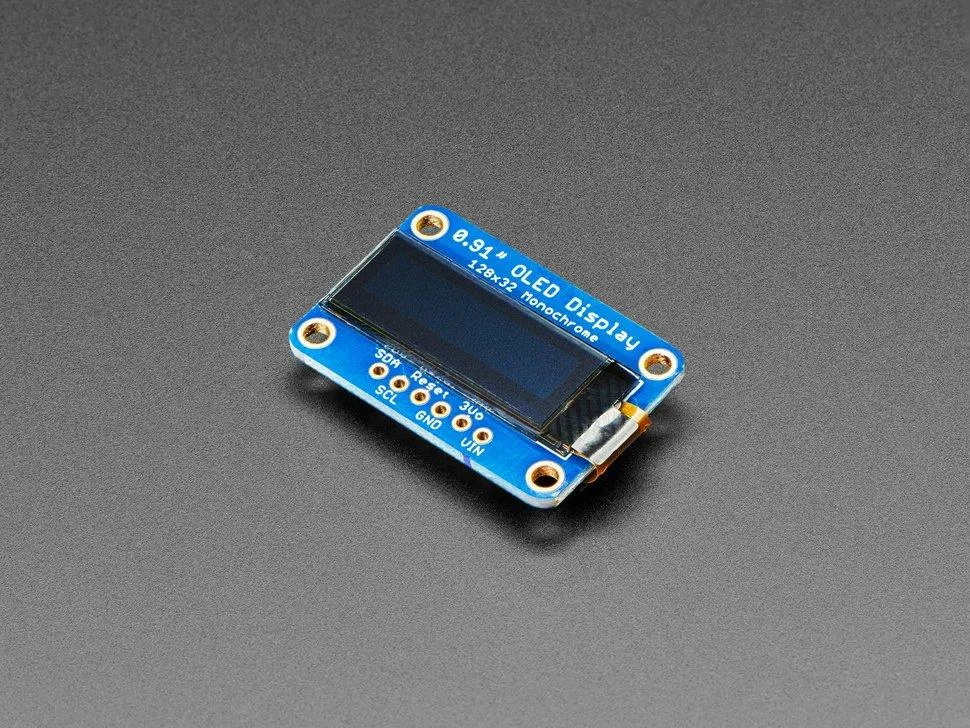

Monochrome 0.91″ 128×32 I2C OLED Display

Das monochrome 0.91 Zoll OLED Display mit einer Auflösung von 128 × 32 Pixeln ist ein energieeffizientes Anzeigemodul mit hoher Lesbarkeit durch starken Kontrast. Die Anzeige besteht aus einzelnen OLED-Pixeln, die ohne Hintergrundbeleuchtung betrieben werden, da jedes Pixel eigenständig Licht erzeugt. Dies führt zu geringerem Energieverbrauch und hoher Bildschärfe. Das Modul ist auf einer Trägerplatine (Breakout-PCB) vormontiert und enthält zusätzliche Schaltungen zur Spannungsversorgung und Logikpegelkompatibilität für 3,3 V- und 5 V-Systeme.

Die Kommunikation erfolgt über eine I2C-Schnittstelle, wodurch der Anschluss mit nur zwei Datenleitungen plus Stromversorgung und Masse möglich ist. Das Modul verfügt zusätzlich über zwei STEMMA QT / Qwiic-kompatible Steckverbinder, wodurch eine lötfreie Verbindung mit kompatiblen Mikrocontrollern ermöglicht wird. Der Reset-Pin ist optional dank integrierter Auto-Reset-Schaltung.

Das Display eignet sich für Anwendungen mit beschränktem Platzangebot oder geringem Strombudget. Es kann in Projekten wie Statusanzeigen, kleinen Benutzeroberflächen oder Messwertanzeigen verwendet werden. Da OLED-Pixel bei Dauerbetrieb mit der Zeit dimmen können, wird empfohlen, die Anzeige bei Nichtgebrauch auszuschalten.

Merkmale im Überblick

• 0.91 Zoll OLED-Display, monochrom (weiß)
• Auflösung: 128 × 32 Pixel
• Keine Hintergrundbeleuchtung erforderlich, selbstleuchtende Pixel
• Kompatibel mit 3,3 V und 5 V Logik
• Integrierte Auto-Reset-Schaltung
• STEMMA QT / Qwiic-Anschlüsse für I2C
• Vormontiert auf Breakout-PCB

Kompatibilität

• Arduino und kompatible Mikrocontroller
• Raspberry Pi
• Feather-Boards, Metro328

Technische Daten

• Displaygröße: 0.91 Zoll Diagonale
• Auflösung: 128 × 32 Pixel
• Farbmodus: Monochrom (weiß)
• Displaytechnologie: OLED (COG-Modulaufbau)
• Interface: I2C, 7-Bit Adresse 0x3C
• Stromaufnahme: ~1520 mA bei durchschnittlicher Nutzung
• Helligkeit: 150 cd/m² (typisch bei 7,25 V)
• Pixelgröße: 0.159 × 0.159 mm
• Pixelabstand: 0.175 × 0.175 mm
• Aktiver Anzeigebereich: 22.384 × 5.584 mm
• Panelgröße: 30.00 × 11.50 × 1.45 mm
• Modulgröße: 46.30 × 11.50 × 1.45 mm
• Platinengröße: 20 × 35 mm
• Dicke: 4 mm
• Duty-Cycle: 1/32

Sonstige Daten

• Hinweis: OLEDs können bei dauerhafter Aktivierung einzelner Pixel über längere Zeit verblassen

Lieferumfang

• 1x 0.91″ OLED Display-Modul mit vormontierter Breakout-Platine

Gewicht Brutto (in kg):	0.006
Zolltarifnummer:	85312020
Artikelnummer:	ADA4440
Bildschirmgröße:	0,91 Zoll
Herkunftsland:	China
Hersteller:	Adafruit
Hersteller Produktnummer:	4440
